Вал правої трансмісії L-185 mm KRE 1100 AMG

Вал правої трансмісії KRE 1100 AMG завдовжки 185 мм передає обертання між сполученими деталями механізму. Його замінюють у разі пошкодження шліців, різьби, посадкових поверхонь або вигину. Щоб підібрати деталь, потрібно зіставити не лише довжину й позначення моделі, а й форму обох кінців та розташування ділянок, через які вал з’єднується з іншими частинами трансмісії.

Будова та робота вала

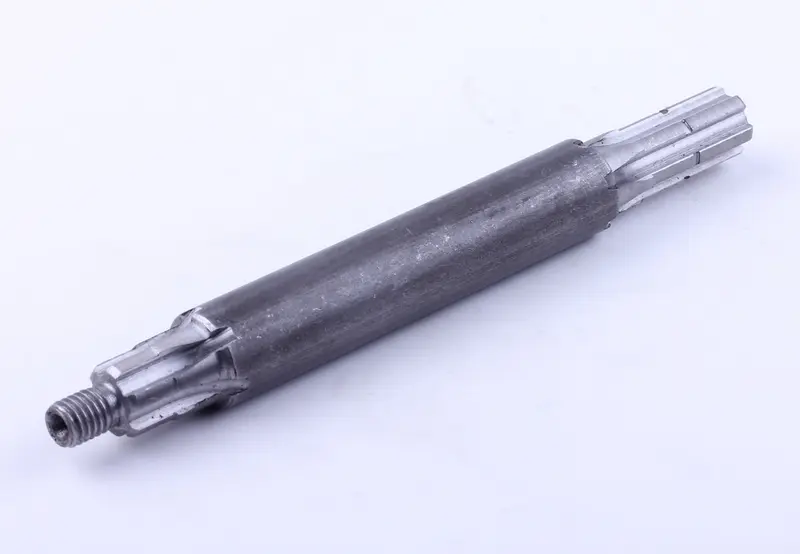

Деталь має видовжену циліндричну середню частину та шліци на обох кінцях. На одному кінці є виступ із зовнішньою різьбою. Через шліци крутний момент передається на відповідну деталь з’єднання. Коли посадка справна, навантаження сприймають робочі поверхні шліців. Якщо їхні краї зношені, зазор збільшується, у з’єднанні виникають удари й подальше руйнування поверхонь.

Перевірити вал варто, якщо з’явилися люфт, стукіт під час зміни навантаження, ривки чи перебої в передаванні обертання. Після розбирання оглядають шліци: чи немає зім’ятих країв, сколів і нерівномірного зносу. На різьбі перевіряють цілісність витків, на циліндричних ділянках — задири та сліди прокручування сполучених деталей. Самі лише шум або люфт ще не визначають причину несправності, тому разом із валом перевіряють і поверхні, з якими він працює.

Як перевірити відповідність

Зіставте довжину 185 мм із демонтованим валом, вимірюючи обидві деталі між однаковими точками. Порівняйте діаметри середньої частини й кінців, довжину шліцевих ділянок, кількість та профіль шліців. Для різьбового кінця мають збігатися діаметр, крок різьби й довжина виступу. Також перевірте переходи між ділянками та упорні поверхні: вони впливають на положення деталей після складання.

Позначення правої трансмісії слід враховувати разом із будовою механізму та розташуванням знятого вала. Зовнішня подібність до деталі з протилежного боку не доводить взаємозамінність. Сполучена деталь має сідати на шліци без перекосу й надмірного зазору, а кріплення — відповідати різьбі. Не варто усувати невідповідність ударами або намагатися стягнути з’єднання невідповідною гайкою: це пошкоджує посадки та ускладнює наступне розбирання.

На що зважати під час заміни

Перед роботою зупиняють привід і унеможливлюють випадковий запуск та рух механізму. Під час розбирання зберігають порядок розташування кріплення, шайб та інших знятих деталей. Після виймання вала очищають місця з’єднань, оглядають відповідні шліци, опори й наявні ущільнення. Якщо сполучена деталь уже має значний знос, її доцільно замінити разом із валом: залишений зазор швидко пошкодить нові шліци.

Складають з’єднання з дотриманням передбаченого порядку деталей і способу фіксації. Мастило та зусилля затягування добирають за вимогами конкретного механізму. Вал установлюють без перекосу, уникаючи ударів по різьбі. Після складання перевіряють, чи вільно він обертається та чи немає заїдання. Стукіт, люфт або тугий хід потрібно усунути до роботи під навантаженням. Помилка в підборі може завадити правильній посадці, перевантажити опори та прискорити зношування шліцевих з’єднань.
