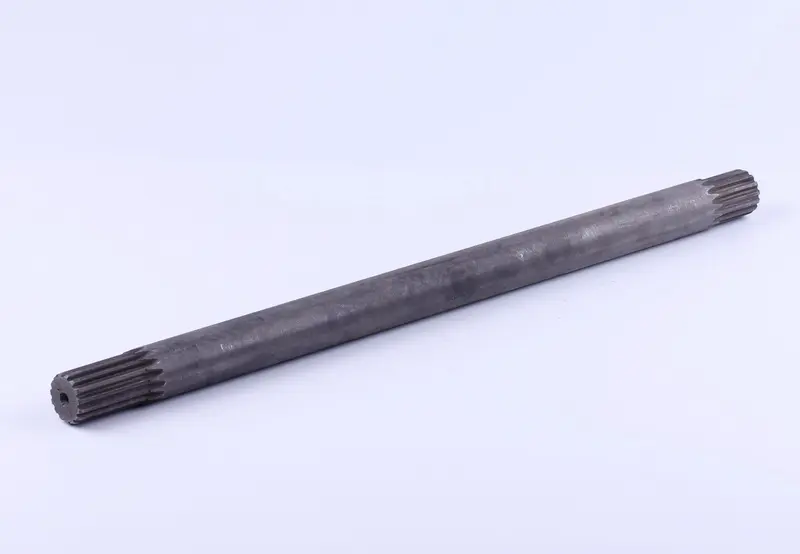

Вал переднього моста горизонтальний (піввісь) нового зразка DongFeng 244, Z-15/15, L-419mm, AMG

Горизонтальний вал переднього моста, або піввісь, нового зразка для DongFeng 244 передає обертання в приводі передніх коліс. Його замінюють під час ремонту моста, якщо старий вал деформований, має пошкодження або зношені з’єднання. Позначення деталі — Z-15/15 та L-419mm, довжина — 419 мм. Виконання нового зразка враховують разом із розмірами та посадками знятої півосі.

Будова та призначення

Піввісь має довгу циліндричну середню частину й зовнішні поздовжні шліци на двох кінцях. Шліцеві ділянки з’єднуються з відповідними деталями моста та передають крутний момент. Щільність посадки залежить від профілю й діаметра шліців, їхньої кількості та довжини зачеплення. Невідповідність цих параметрів заважає встановленню або залишає люфт, через який навантаження розподіляється неправильно.

Ознаки зношення

Стукіт під час зміни тяги, збільшений люфт у приводі чи порушення передачі обертання до передніх коліс — причини оглянути піввісь і її з’єднання. Самого звуку недостатньо для висновку: джерелом несправності можуть бути суміжні деталі. Після розбирання перевіряють грані шліців, наявність тріщин, відколів, слідів скручування та вигину. Зім’яті кромки й витончені шліци погіршують контакт, а викривлений вал може спричиняти заїдання привода.

Робота з люфтом або перекосом пришвидшує зношення, а ударні навантаження здатні пошкодити шліцеві кінці. Разом із піввіссю варто оглянути внутрішні шліци деталей, з якими вона з’єднується. Якщо ці посадки розбиті, заміна лише вала не прибере зазор. Перевіряють також доступні опори, ущільнення та фіксатори. Пошкоджені супутні деталі замінюють за результатами огляду, щоб нова піввісь працювала без зайвого люфту й перекосу.

Як перевірити відповідність

Порівняйте загальну довжину старого вала, діаметр його середньої частини та геометрію обох кінців. Порахуйте шліци окремо з кожного боку, звірте їхній профіль, діаметри та довжину шліцевих ділянок. Зверніть увагу на переходи між ділянками й форму торців. Позначення Z-15/15 збережіть для звіряння з каталогом, а довжину 419 мм перевірте вимірюванням знятої півосі. Слова «нового зразка» допомагають розрізняти виконання, проте не замінюють перевірки посадок конкретного моста.

Що врахувати під час заміни

Послідовність розбирання та доступ до вала залежать від конструкції переднього моста. Техніку надійно закріплюють, унеможливлюють випадкове ввімкнення привода та запам’ятовують розташування знятих деталей. Після виймання півосі очищують місця з’єднань, прибирають уламки й перевіряють кромки на задирки. Шліци нового вала суміщають з відповідними пазами та вводять без забивання: надмірне зусилля може пошкодити посадку, якщо розміри не збігаються.

Під час складання відновлюють штатну фіксацію, дотримуються вимог керівництва щодо змащування та затягування кріплень. До роботи під навантаженням перевіряють вільне обертання й відсутність заїдань та надмірного люфту. Помилка в довжині заважає правильному складанню, а невідповідні шліци можуть пошкодити суміжні деталі. Першу перевірку проводять без різких навантажень, стежачи за сторонніми звуками та станом ущільнень у місці розбирання.
