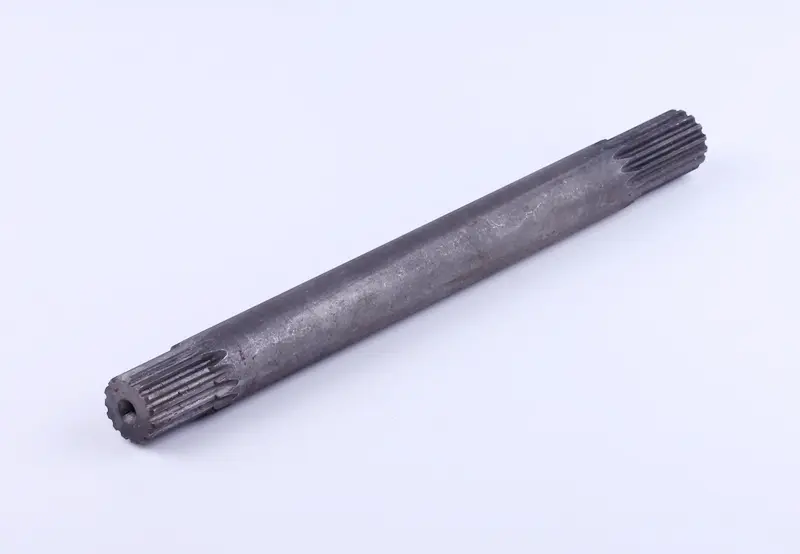

Вал переднього моста горизонтальний (піввісь) старого зразка DongFeng 244, Z-15/15, L-271mm, AMG

Горизонтальний вал переднього моста старого зразка, або піввісь, призначений для DongFeng 244. Він передає обертання в приводі переднього моста через шліцьові з’єднання на обох кінцях. Довжина становить 271 мм, позначення — Z-15/15 та L-271mm. Під час підбору враховуйте виконання старого зразка: назви моделі техніки недостатньо, щоб перевірити відповідність установленому мосту.

Будова та ознаки зношення

Посередині вал має пряму циліндричну ділянку, а на кінцях — зовнішні шліци. Їхні бічні поверхні передають зусилля на сполучені деталі. Правильна робота залежить від відповідності профілю та глибини зачеплення. Піввісь має ставати на передбачене місце без перекосу, а з’єднання не повинно мати надмірного люфту.

Піввісь варто перевірити, якщо під час зміни напрямку навантаження з’являється стукіт, збільшується вільний хід у з’єднанні або обертання передається з перебоями. На знятій деталі шукають заокруглені грані шліців, відколи, задири та сліди прокручування. Вал із тріщинами чи вигином також потребує заміни. Водночас лише за шумом визначити несправність півосі не можна: причиною можуть бути й зношені суміжні деталі моста.

Як перевірити відповідність

Порівняйте нову та зняту півосі за повною довжиною, діаметром середньої частини, діаметрами кінців і довжиною шліцьових ділянок. На кожному кінці окремо звірте кількість і профіль шліців. Позначення Z-15/15 використовуйте для зіставлення, але обов’язково перевіряйте геометрію: однакова кількість шліців ще не означає, що посадка збігається.

Зверніть увагу на форму торців, переходи від гладкої частини до шліців і розташування вала відносно сполучених деталей. Якщо міст уже ремонтували або міняли, додатковим орієнтиром мають бути знята піввісь і будова встановленого механізму. Невідповідна довжина може завадити складанню або зменшити глибину зачеплення. Помилка в профілі спричиняє надто тугу посадку чи люфт, через які з’єднання швидше пошкоджується.

Що врахувати під час заміни

Надійно зафіксуйте техніку та відкрийте доступ до півосі відповідно до конструкції моста. До зняття деталей запам’ятайте їхнє розташування, а місце розбирання очистьте від бруду. Вийнявши вал, огляньте шліци сполучених деталей, доступні опори, ущільнення та засоби фіксації. Якщо відповідні шліци вже зношені, встановлення лише нової півосі не прибере люфт. Пошкоджені суміжні деталі потрібно замінити разом із нею.

Під час складання сумістіть шліци та вставляйте вал рівно, без перекосу. Не намагайтеся притягнути його на місце кріпленням корпусу й не завдавайте ударів по шліцьових кінцях. Якщо піввісь не входить, перевірте суміщення та стан посадкових поверхонь. Змащування й фіксацію виконуйте за вимогами до моста. Після складання перевірте, чи механізм обертається без заклинювання, випробуйте його з невеликим навантаженням та огляньте розібрані з’єднання на витік мастила.
