Тарілка зчеплення з ведучою зірочкою для бензопил Goodluck GL4500/GL5200

Тарілка зчеплення з ведучою зірочкою для бензопил Goodluck GL4500/GL5200

Барабан відцентрового зчеплення разом із ведучою зірочкою приймає обертальний момент від муфти та передає його на пиляльний ланцюг. Деталь призначена для бензопил Goodluck GL4500 з двигуном 45 см³ і GL5200 з двигуном 52 см³, а також для інших пилок поширеної китайської платформи 4500/5200 з таким самим посадковим розміром і таким самим типом приводу ланцюга.

Конструкція

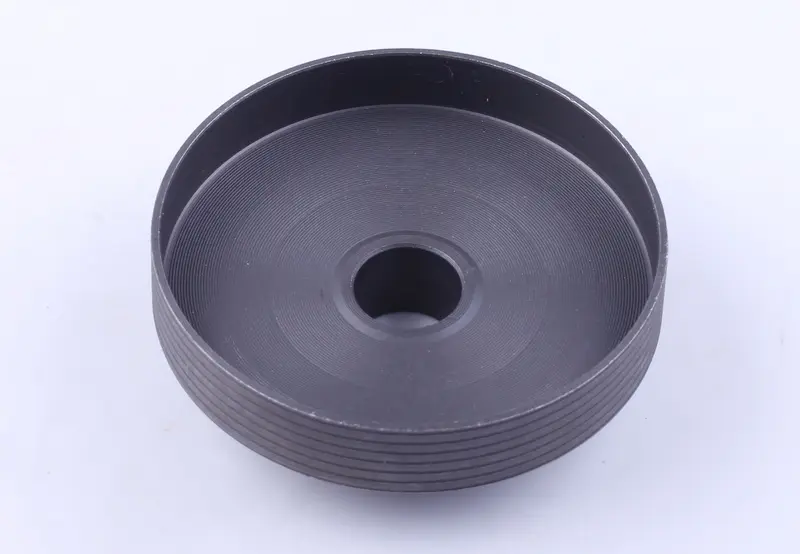

Основа — суцільна сталева чашка з центральним отвором під голчастий сепаратор і хвостовик колінчастого вала. Внутрішня поверхня чашки робоча: під час набору обертів на неї розходяться колодки муфти, і саме від її рівності залежить плавність підхоплення ланцюга. Зовнішній обід зроблено ребристим, що підвищує жорсткість і збільшує площу тепловіддачі. Зубчастий вінець розміщений зі зворотного боку та відлитий разом із чашкою, тому рухомого з'єднання між зірочкою та барабаном немає.

Переваги

• суцільне з'єднання вінця та чашки виключає люфт і стук у приводі, а заміна зводиться до встановлення однієї деталі замість збірного комплекту;
• ребристий обід тримає форму під час тривалого пиляння на високих обертах і швидше відводить тепло, яке надходить від колодок муфти.

Коли час міняти

Ресурс барабана залежить від стану ланцюга, шини та самої муфти, тому зношується він зазвичай разом із ними. Заміну варто планувати, якщо з'явилася хоча б одна ознака:

• ланцюг проскакує або підгальмовує під навантаженням за нормального натягу та свіжого заточення;
• на зубцях вінця помітні підрізи, гострі гачки або сходинка виробітку;
• внутрішня поверхня чашки має задири, потемніла чи вкрита слідами перегріву від пробуксовки колодок;
• пилка гуде й вібрує на середніх обертах, а барабан відчутно б'є на валу;
• розбито центральний отвір і сепаратор прокручується в посадці.

Як підібрати

Порівнюйте нову деталь зі знятою за трьома параметрами: діаметр центрального отвору під сепаратор, зовнішній діаметр і висота чашки, а також крок і кількість зубців вінця. Крок вінця має збігатися з кроком установленого пиляльного ланцюга та веденої зірочки шини — інакше ланцюг закушуватиме, а зубці швидко зітруться. Якщо пилку вже ремонтували, орієнтуйтеся не на паспортні дані, а на ланцюг, який реально стоїть на інструменті.

Встановлення

Зніміть кришку гальма ланцюга, шину з ланцюгом і корпус повітряного фільтра, застопоріть поршень через свічковий отвір і відкрутіть муфту зчеплення — на пилках цієї платформи різьблення ліве. Барабан міняють разом із голчастим сепаратором і змащують його перед складанням; заразом перевіряють колодки, пружину муфти та стан стрічки гальма. Новий ланцюг на зношений вінець ставити не варто — він витягнеться швидше за звичайне.

Оновлений барабан із зірочкою повертає рівну подачу ланцюга, прибирає ривки на вході в різ і подовжує строк служби нового ланцюга та шини. Таку заміну зазвичай роблять у парі з ревізією муфти — після цього пилка знову впевнено тягне на пропилі повною довжиною шини.
