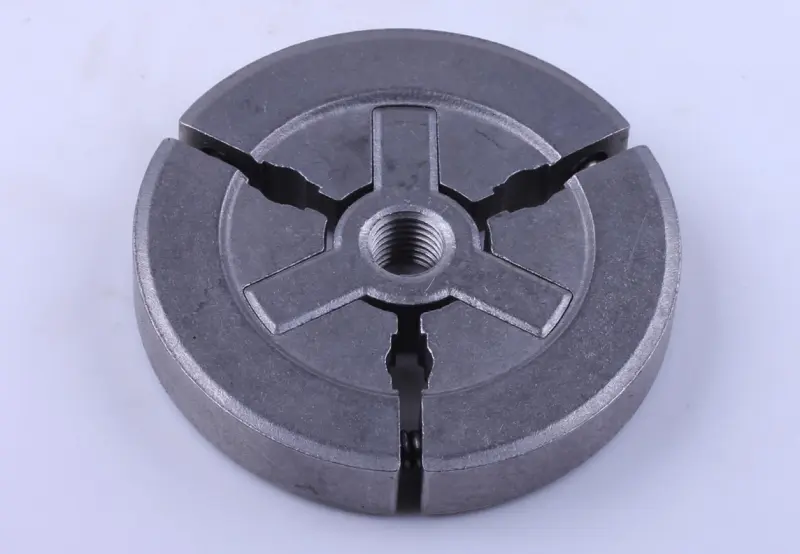

Муфта зчеплення відцентрова триколодкова для бензопил Goodluck GL 4500 / GL 5200

Муфта зчеплення для бензопил Goodluck GL 4500 та GL 5200

Відцентрове зчеплення з'єднує колінчастий вал двигуна з барабаном ведучої зірочки й визначає, як пилка підхоплює навантаження. Деталь розрахована на бензопили Goodluck GL 4500 і GL 5200, а також на інші моделі поширеної китайської платформи 4500/5200/5800 класу 45–58 см³ з однаковою схемою привідної частини.

Будова та принцип роботи

Основою є суцільнолита металева хрестовина з різьбовою маточиною по центру й трьома рухомими колодками, стягнутими пружинами. На холостих обертах пружини тримають колодки біля центра, барабан зірочки лишається вільним, і пиляльний ланцюг стоїть на місці. Коли оберти зростають, відцентрова сила розводить колодки, вони притискаються до внутрішньої стінки барабана, і обертання передається далі на зірочку та ланцюг. Вмикання виходить плавним, без ривка, а якщо шину затиснуло в пропилі, колодки починають прослизати — двигун працює далі й не глухне від різкої зупинки ланцюга.

Що дає така схема

• Три колодки розходяться симетрично й притискаються до барабана рівномірно, тому привід працює без биття та зайвої вібрації на високих обертах.
• Автоматичне вмикання за обертами: на холостому ходу ланцюг нерухомий і рушає лише тоді, коли ви додаєте газу.
• Прослизання під час перевантаження гасить удар у приводі та береже двигун і ланцюг, якщо шину затиснуло в різі.
• Суцільна хрестовина з різьбовою маточиною жорстко сідає на вал і точно центрує барабан, а від цього прямо залежить ресурс пари «колодки — барабан».

Як підібрати заміну

Зчеплення добирають за геометрією, а не лише за назвою моделі: у пилок одного типорозміру деталі різних партій можуть трохи відрізнятися. Зніміть стару деталь і порівняйте її з новою за кількома точками.

• Зовнішній розмір колодок у зведеному положенні — вузол має вільно заходити в барабан, а в розведеному щільно працювати по його стінці.
• Діаметр і напрямок різьби маточини: посадка на колінчастий вал має збігатися повністю.
• Висота хрестовини й товщина колодок — від цього залежить збіг за глибиною з барабаном і бічною кришкою.
• Форма опорної частини під барабан і посадкове місце під голчастий підшипник.

Заразом огляньте барабан: якщо його внутрішня поверхня вироблена до сходинки або посиніла від перегріву, нову муфту краще ставити в парі з новим барабаном і підшипником, інакше свіжі колодки зносяться пришвидшено.

Коли час міняти зчеплення

Ознаки зносу впізнавані. Ланцюг починає підкручуватися на холостих обертах — зазвичай це розтягнуті чи луснуті пружини або закислі колодки. Пилка втрачає тягу: оберти є, а ланцюг зупиняється в пропилі при гострому заточенні та нормальному натягу. З-під бічної кришки чути вереск і йде запах горілого. На колодках з'являються задири, сколи та сліди перегріву, накладки стираються до основи. Ще один частий випадок — зірвана або розбита різьба маточини після багатьох знімань і встановлень.

Встановлення

Заміну виконують на охололому двигуні. Зніміть бічну кришку, шину та ланцюг, зафіксуйте поршень стопором або шнуром через свічковий отвір, щоб вал не провертався. Різьба на колінчастому валу ліва: муфта відкручується за годинниковою стрілкою і затягується проти неї. Перед складанням промийте та змастіть голчастий підшипник, огляньте посадкові поверхні вала на задири, установіть барабан, потім муфту й затягніть її без ударних навантажень. Після складання прогрійте пилку й переконайтеся, що на холостих ланцюг стоїть, а з додаванням газу рушає рівно.

Зчеплення зношується разом із барабаном і підшипником, тому запасна муфта — розумний резерв для тих, хто пиляє регулярно: заміна забирає небагато часу й повертає пилці нормальну тягу під навантаженням.
