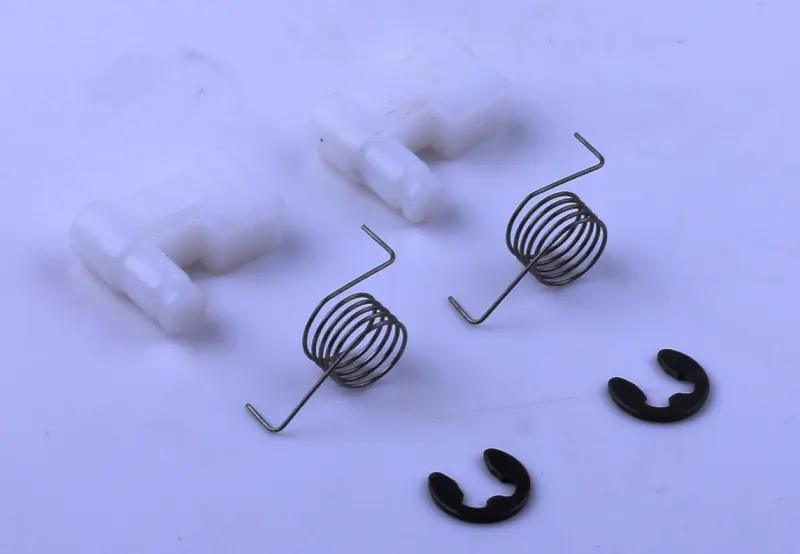

Собачки храповика стартера для бензопил Goodluck GL4500/GL5200, пара з пружинами та стопорними кільцями

Собачки храповика стартера для бензопил Goodluck GL4500 та GL5200

Ремонтний набір із двох пластикових собачок, двох поворотних пружин і стопорних кілець повертає пилці нормальний запуск, коли шнур стартера смикається вхолосту й не прокручує двигун. Деталі розраховані на бензопили Goodluck GL4500 і GL5200, а також на однотипні моделі серії 4500/5200 з таким самим маховиком і храповиком шківа.

Як працює зачеплення стартера

Собачки встановлені на маховику двигуна. Під час ривка шнура вони розходяться в боки та чіпляються за виступи храповика на шківі стартера, передаючи зусилля руки на колінчастий вал і розкручуючи мотор до спалаху. Щойно двигун завівся і маховик починає обертатися швидше за шків, пружини кручення складають собачки назад, і стартер від'єднується — тому шнур не виривається з руки на працюючій пилці. Саме від стану цієї пари залежить, чи схопиться двигун з першого-другого ривка, чи доведеться смикати шнур десяток разів поспіль.

Що входить до набору

• дві собачки храповика зі зносостійкого пластику — комплект на один маховик;
• дві поворотні пружини кручення — складають собачки одразу після пуску;
• стопорні кільця — фіксують собачки на осях маховика.

Набір закриває всю групу дрібних деталей зачеплення відразу: пилку розбирають один раз, і потім не доводиться окремо шукати пружину чи загублене під час знімання кільце. Пластикові собачки працюють тихіше за металеві й не розбивають посадкові виступи храповика, а за перевантаження ламаються самі, залишаючи шків і маховик цілими.

Коли час міняти

На заміну вказують характерні симптоми: шнур прокручується вхолосту або проскакує через раз, під час пуску чути сухий тріск і клацання, пилка заводиться лише різким сильним ривком. Окремо перевіряють пружини — розтягнута чи трісла пружина не складає собачку, вона лишається розкритою й зачіпає храповик на працюючому двигуні, дзвенить і швидко з'їдає шків. Пружини часто здають раніше, ніж зношується сам пластик, тому міняти їх поодинці немає сенсу. Сколотий або заокруглений носик собачки, розбитий отвір під вісь і зіскочене стопорне кільце — теж привід поставити свіжий набір повністю.

Підбір і встановлення

Перед покупкою зніміть кришку стартера й порівняйте стару деталь із новою за трьома точками: формою та довжиною зачепа, розташуванням і діаметром отвору під вісь маховика, а також довжиною й загином вусиків пружини. У серії 4500/5200 трапляються маховики під різні типи собачок, тож орієнтуйтеся на реальну геометрію знятої деталі, а не лише на об'єм двигуна. Ставити собачки потрібно обов'язково парою: одна нова й одна зношена дають перекіс, зачеплення працює нерівномірно, і нова деталь ламається помітно раніше строку.

Збирання просте й виконується без знімача: очистіть майданчик та осі маховика від нагару й залишків старого пластику, надіньте собачки, заведіть вусики пружин в упори так, щоб деталі самі поверталися у складене положення, і защіпніть стопорні кільця до посадки в канавку. Після збирання проверніть маховик рукою — собачки мають вільно розходитися й без залипання складатися назад. Такий набір варто тримати в запасі всім, хто пиляє регулярно: вузол дрібний, зношується передбачувано, а без нього справна в усьому іншому пилка просто не запускається.
