Корпус варіатора мотокоси 9T (Ø28) AMG

Корпус варіатора мотокоси 9T (Ø28) AMG потрібен для ремонту з’єднання приводу зі штангою. Він утримує сполучені деталі в належному положенні та забезпечує кріплення штанги з боку двигуна. Після заміни пошкодженого корпусу штанга має бути міцно закріплена, а привід — зберігати співвісність. Перекіс навантажує суміжні деталі та перешкоджає вільному обертанню вала.

Будова та позначення

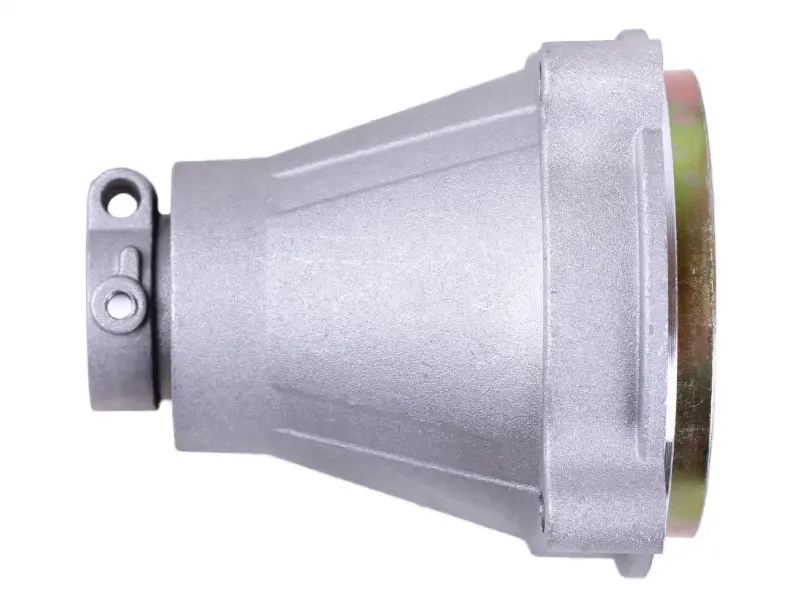

Розширена частина корпусу закінчується круглим фланцем, а звужена переходить у горловину. Зовні розташовані поздовжні ребра, на вузькому кінці — розрізний затискач із кріпильними отворами. Під час добору перевіряють обидва з’єднання: відповідність фланця кріпленню з боку двигуна та відповідність горловини посадці штанги. Подібний обрис корпусу ще не означає, що всі посадки збігаються.

9T позначає дев’ять зубців з’єднання, Ø28 — діаметр 28 мм. Ці параметри потрібно зіставити з будовою знятої деталі. Однакова кількість зубців не замінює перевірку їхнього профілю та глибини зачеплення. Для круглої посадки також має значення довжина ділянки, що входить у корпус: з’єднання повинно повністю сідати на своє місце.

Ознаки пошкодження

Корпус замінюють за наявності тріщин, зламаних кріпильних ділянок, деформованого фланця або несправного затискача, який уже не втримує штангу. Сліди зсуву біля кріплення та постійне послаблення з’єднання потребують уважного огляду. Причиною можуть бути удар, тривала робота з незатягнутим кріпленням або надмірне зусилля під час затягування.

Стукіт, вібрація чи люфт можуть виникати й через зношення суміжних деталей. Під час розбирання варто перевірити посадкові поверхні, приводний вал, зубчасте з’єднання та опори деталей, що обертаються. Якщо залишити зношену пару, заміна самого корпусу не прибере биття. Кріплення з пошкодженою різьбою та деталі з розбитими посадками замінюють за результатами перевірки.

Як підібрати корпус

• Виміряйте діаметр штанги та глибину її входження в горловину.
• Зіставте кількість і профіль зубців, довжину частини приводу, що входить у з’єднання.
• Перевірте форму й діаметр фланця, розташування точок кріплення.
• Порівняйте загальну довжину корпусу та положення затискача відносно суміжних деталей.

Вимірювання проводять на очищеній знятій деталі. Зношені краї та розбиті отвори можуть дати хибне уявлення про початкову посадку, тому перевіряють і відповідні поверхні на мотокосі. Помилка в довжині або глибині встановлення здатна зменшити зачеплення чи створити осьовий упор, навіть коли отвори кріплення вдалося сумістити.

Монтаж і перевірка

До розбирання двигун зупиняють, дають йому охолонути та унеможливлюють випадковий запуск. Знімаючи корпус, зберігають порядок розташування кріплення й суміжних деталей. Посадки очищають від бруду, оглядають на задирки та тріщини. З’єднання складають без перекосу й ударів; якщо деталі не сідають вільно, шукають причину, а не стягують проміжок гвинтами.

Кріплення затягують рівномірно, дотримуючись зусилля, передбаченого для конкретної мотокоси. Після складання перевіряють, чи міцно тримається штанга, чи немає люфту та заклинювання приводу. Сторонній стукіт або посилення вібрації під час пробного запуску означають, що двигун потрібно зупинити й повторно перевірити з’єднання.
