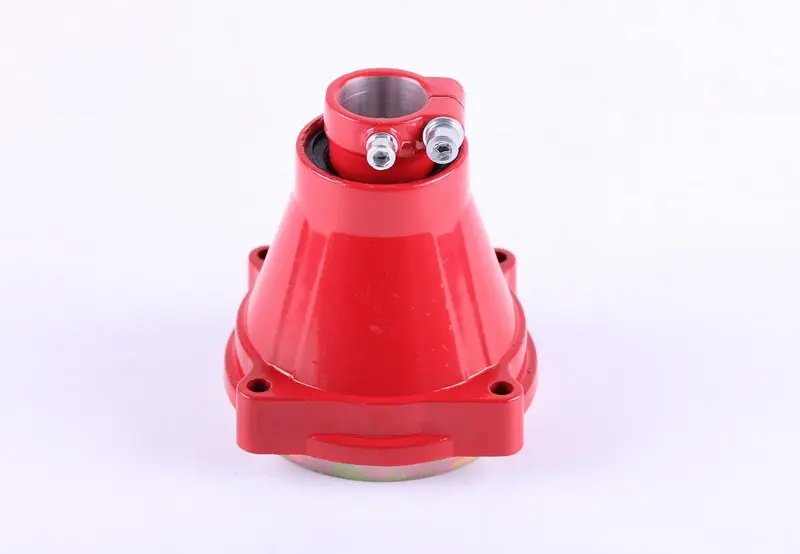

Корпус варіатора мотокоси 9T (Ø26), червоний, AMG

Корпус варіатора мотокоси 9T (Ø26) AMG встановлюється в місці з’єднання двигуна зі штангою приводу. Він утримує з’єднання в належному положенні та закриває деталі, через які передається обертання. Заміна потрібна, якщо корпус тріснув, пошкоджені кріплення або штангу вже неможливо надійно зафіксувати в її посадці. Червоне забарвлення й позначення 9T (Ø26) допомагають відрізнити варіанти, проте остаточний вибір потребує звіряння приєднувальних місць.

Будова корпусу

Корпус розширюється до основи, має нижній фланець з отворами для кріплення та верхню розрізну затискну частину з двома болтами. У верхній отвір входить штанга, а фланець приєднується з боку двигуна. Посадочні поверхні мають прилягати рівно, без перекосу. Самого збігу отворів недостатньо: неправильне положення корпусу здатне спричинити вібрацію та прискорити зношування деталей, що з ним сполучаються.

Ознаки пошкодження

Корпус варто оглянути, якщо штанга почала хитатися або зміщуватися, біля затискача чи фланця з’явилися тріщини, пошкоджені отвори або різьба кріплень. До таких несправностей часто призводять удари, робота з ослабленими болтами та надмірне затягування. Коли затискна частина вже не тримає штангу, додаткове зусилля на болтах може лише збільшити тріщину. Випадкові підкладки також не відновлюють справну посадку пошкодженого корпусу.

Сторонній звук або вібрація не завжди означають, що міняти потрібно саме корпус. Під час розбирання перевіряють сусідні опори, приводний вал і деталі зчеплення. Зношення в цих місцях може залишити люфт і після заміни корпусу. Окремої уваги потребують кріпильні болти: пошкоджена різьба чи деформована головка заважають правильно затягнути з’єднання. Несправне кріплення замінюють під час складання.

Як підібрати деталь

Зіставте позначення 9T (Ø26) зі знятою деталлю та перевірте діаметр посадки штанги, глибину її входження і розташування затискних болтів. З боку двигуна порівняйте контур фланця, кількість кріпильних отворів, відстані між їхніми центрами та розміри посадочного пояска. Якщо приводний вал приєднується через шліци, звірте їхню кількість і профіль на деталях з’єднання. Колір і загальна форма не замінюють перевірки цих параметрів.

З’ясуйте також, які внутрішні деталі потрібно перенести зі старого корпусу та чим вони утримуються. Посадки під підшипники, упори й елементи фіксації мають відповідати деталям, які встановлюються повторно. Невідповідна глибина посадки або зміщені отвори не дозволяють зібрати з’єднання без перекосу. Розточування кріплень чи спроба стягнути невідповідні частини болтами можуть пошкодити фланець і порушити положення приводу.

Монтаж і перевірка

Заміну виконують із зупиненим та охололим двигуном, унеможлививши випадковий запуск. Спочатку позначають положення штанги й глибину її встановлення, після чого послаблюють затискач і знімають кріплення корпусу. Місця прилягання очищають та оглядають, а деталі з’єднують без ударів. Болти затягують рівномірно, дотримуючись зусилля, зазначеного в настанові до мотокоси. Після складання перевіряють, чи міцно тримається штанга, чи немає люфту та заїдання приводу. Якщо пробний запуск супроводжується незвичним шумом або вібрацією, двигун зупиняють і перевіряють правильність посадки.
