Корпус варіатора мотокоси 7T (Ø26), червоний, AMG

Корпус варіатора мотокоси 7T (Ø26) AMG призначений для заміни пошкодженого корпусу в місці з’єднання двигуна зі штангою. Він закриває розташовані всередині деталі привода й утримує з’єднання в потрібному положенні. Для правильного підбору потрібно звірити посадки та кріплення: вони мають збігатися, щоб штанга надійно фіксувалася, а зібране з’єднання не мало перекосу.

Будова та кріплення

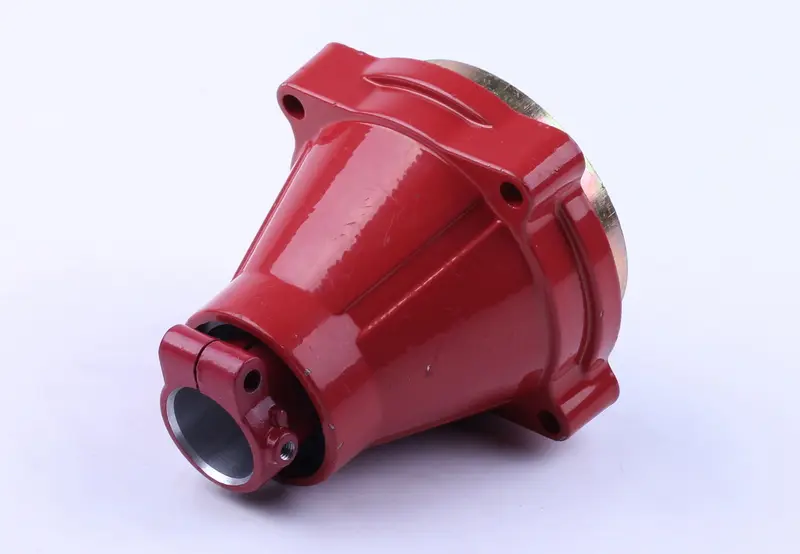

Червоний корпус має розширену частину з кріпильними вушками та вузьку горловину з розрізним затискачем. Уздовж боків проходять зовнішні ребра. Широка частина встановлюється до двигуна, горловина слугує для закріплення штанги. Під час порівняння зі старим корпусом перевірте положення вушок, глибину корпусу та будову затискача, а не лише загальний обрис деталі.

Позначення 7T і Ø26 допомагають відрізнити цей варіант від інших корпусів мотокос. Зіставте їх із позначеннями демонтованої деталі та перевірте відповідність самих з’єднань. Колір не визначає сумісність: навіть близькі за формою корпуси можуть мати різне розташування отворів або іншу посадку штанги.

Ознаки пошкодження

Корпус міняють у разі тріщин, зламаних кріпильних вушок, зірваної різьби або деформованої горловини. Якщо затискач більше не тримає штангу, варто оглянути його посадку та місця стягування. Спроба прибрати люфт надмірним затягуванням може поглибити тріщину. Потертості від зміщення деталей також допомагають знайти місце, де з’єднання втратило щільність.

До пошкодження можуть призвести удар, ослаблені гвинти або надмірне зусилля під час складання. Вібрація та сторонній звук — привід перевірити як корпус, так і деталі привода поруч із ним. Самі ці симптоми ще не вказують на несправність корпусу: якщо причина всередині механізму, однієї заміни оболонки буде недостатньо.

Як перевірити відповідність

• Звірте розташування кріпильних отворів з боку двигуна, відстані між ними та форму поверхні прилягання.
• Перевірте посадку штанги в горловині, глибину встановлення й положення затискних гвинтів.
• Порівняйте внутрішній простір корпусу та положення деталей привода, що з ним сполучаються.
• Огляньте різьбу й кріплення, які плануєте використати повторно.

Вимірювання робіть на цілих ділянках старої деталі. Тріснута горловина або відігнуте вушко можуть дати хибний розмір. Якщо корпус раніше ремонтували, перевірте також відповідні кріплення двигуна та місце встановлення штанги: сліди попереднього ремонту не повинні ставати орієнтиром для підбору.

Заміна корпусу

Перед розбиранням зупиніть мотокосу, дайте їй охолонути та унеможливте випадковий запуск. Позначте положення штанги й кріплень, щоб зберегти орієнтацію під час складання. Знявши корпус, очистьте поверхні прилягання, огляньте кінець штанги та доступні деталі привода. Гвинти з пошкодженою різьбою й деталі з помітним зносом варто замінити до завершення монтажу.

Посадки мають суміститися без примусового стягування гвинтами. Спочатку встановіть корпус і наживіть кріплення, після цього затягуйте його рівномірно із зусиллям, наведеним у документації мотокоси. Наприкінці перевірте фіксацію штанги, відсутність перекосу та заїдання привода. Невідповідна посадка здатна спричинити вібрацію й тертя всередині, а перекошене кріплення — повторне руйнування вушок.
