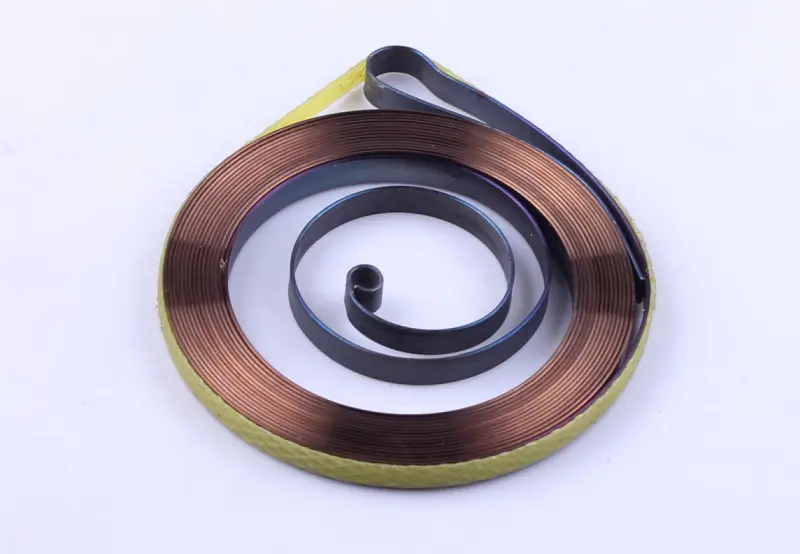

Пружина стартера бензопили Goodluck GL4500/5200 AMG

Пружина стартера для бензопил Goodluck GL4500/5200 повертає шків ручного стартера та змотує пусковий шнур після витягування руків’я. Її замінюють, коли механізм повернення відмовив через пошкодження пружини, а корпус і шків залишилися справними. Це дає змогу відновити змотування шнура, зберігши придатні до використання частини стартера.

Будова та робота

Пружина виконана у формі плоскої спіралі із загнутими кінцями, які зачіплюються за кріплення механізму. Коли користувач тягне шнур, шків обертається й натягує пружину. Після відпускання руків’я вона обертає шків у зворотному напрямку та прибирає шнур у корпус. Для цього кінці мають надійно триматися в посадочних місцях, а витки — лежати у своїй порожнині без перекосу та затискання.

Ознаки несправності

Пружину варто оглянути, якщо шнур залишається витягнутим, повертається лише частково або перестає змотуватися після клацання всередині стартера. Підставою для заміни є розрив стрічки, зламаний зачіп, заломи чи деформовані витки. Якщо кінець лише вийшов із кріплення, спочатку перевіряють його цілісність і стан посадочного місця: причина може полягати саме в порушеному зачепленні.

Повільне повернення шнура потребує перевірки всього механізму змотування. Руху можуть заважати бруд у корпусі, перетертий шнур, неправильне укладання або пошкодження шківа. Під час розбирання оглядають канавку для шнура, напрямну в корпусі, кріплення шківа та упори пружини. Зруйноване посадочне місце не утримуватиме зачіп, тому встановлення нової пружини саме по собі не відновить роботу.

Як перевірити відповідність

Порівняйте нову деталь зі знятою пружиною та стартером, який фактично стоїть на пилі. Звірте напрямок навивання, форму внутрішнього й зовнішнього зачепів, ширину та товщину стрічки, діаметр спіралі в установленому стані. Переконайтеся, що кінці підходять до кріплень корпусу та шківа. Така перевірка особливо потрібна, якщо стартер уже замінювали: самої назви бензопили для точного підбору недостатньо.

Правильно підібрана пружина розміщується у відведеній порожнині та не заважає обертанню шківа. Інша форма кінців ускладнює фіксацію, невідповідний напрямок навивання порушує повернення шнура, а помилка в розмірах може спричинити заклинювання. Не намагайтеся виправити невідповідність довільним підгинанням зачепів або надмірним натягом: навантаження на стрічку та місця кріплення зростатиме.

Заміна та контроль роботи

Працюють із зупиненим охололим двигуном, унеможлививши випадковий запуск. Знявши корпус стартера, запам’ятовують розташування шнура й шківа та обережно послаблюють натяг. Під час виймання пружини витки притримують, щоб вони різко не розгорнулися; очі та руки захищають. Посадочну порожнину очищають, перевіряють кріплення. За потреби разом із пружиною міняють зношений шнур або шків із тріщинами.

Пружину вкладають відповідно до напрямку роботи механізму, закріплюючи обидва кінці. Попередній натяг налаштовують за конструкцією конкретного стартера та його інструкцією. Після складання кілька разів плавно витягують шнур і дають йому повернутися, притримуючи руків’я. Шнур має змотуватися повністю, без заїдання шківа. Якщо він не повертається або пружина доходить до упору раніше завершення робочого ходу, до запуску двигуна перевіряють укладання, зачеплення та натяг.
