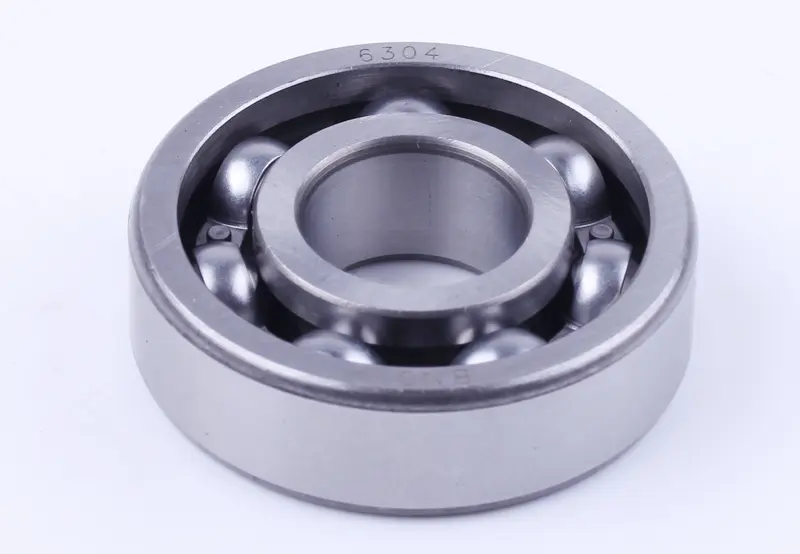

Підшипник колінвала 6304 20×52×15 мм (Delta, редуктор 4T CH250) AMG-2

Підшипник колінвала 6304 розміром 20×52×15 мм підтримує вал, зменшує тертя під час обертання та допомагає зберігати його положення в корпусі. Застосування — Delta та редуктор 4T CH250. Для правильного підбору звіряють місце встановлення й розміри демонтованого підшипника: одного збігу назви моделі недостатньо.

Коли опора потребує заміни

Внутрішнє кільце сідає на вал, зовнішнє розміщується в корпусі, а між ними працюють тіла кочення. Справний підшипник забезпечує плавне обертання та підтримує вал під навантаженням. Зношення доріжок кочення, пошкодження кілець або порушення посадки можуть спричинити гул, вібрацію й надмірний люфт. У редукторі зміщення вала також впливає на роботу зубчастого зачеплення.

Підшипник перевіряють, коли шум посилюється, обертання стає нерівномірним або з’являється заїдання. Після демонтажу оглядають кільця та доріжки, шукають сліди перегрівання, перевіряють плавність ходу й люфт. Сам лише гул не визначає, яка саме опора зношена: джерелом можуть бути сусідні підшипники. Спершу варто встановити причину, щоб заміна усунула несправність.

Розміри та перевірка посадки

Позначення 20×52×15 мм відповідає внутрішньому діаметру 20 мм, зовнішньому діаметру 52 мм і ширині 15 мм. Від цих розмірів залежить посадка на вал, розміщення в корпусі та відстань до суміжних деталей. Звірте номер 6304 на демонтованому підшипнику, перевірте його розміри та вимоги до цієї опори в документації механізму.

• Прочитайте повне позначення старого підшипника: додаткові літери й цифри після номера можуть вказувати на особливості виконання.
• Порівняйте наявність ущільнень або захисних шайб і перевірте, як до опори надходить мастило.
• Уточніть потрібний внутрішній зазор, огляньте упорні поверхні та спосіб фіксації в корпусі й на валу.
• Перевірте шийку вала та посадковий отвір на задирки, спрацювання і сліди прокручування кілець.

Помилка в ширині може змістити деталі вздовж осі, а невідповідний діаметр — призвести до надто щільної або вільної посадки. Новий підшипник не усуває спрацювання вала чи корпусу. Якщо кільце прокручувалося в посадковому місці, спочатку потрібно відновити належну посадку.

На що зважати під час монтажу

Очистьте посадкові поверхні від забруднень і частинок зносу. Якщо конструкція має канали підведення мастила, перевірте їхню чистоту. Поруч огляньте сальники, ущільнення та стопорні кільця; пошкоджені деталі замініть. Залишки абразивних частинок або негерметичне ущільнення можуть скоротити строк роботи нової опори.

Запресовуйте підшипник без перекосу, використовуючи відповідну оправку. Під час установлення на вал зусилля прикладають до внутрішнього кільця, а під час посадки в корпус — до зовнішнього. Передавання монтажного навантаження через тіла кочення пошкоджує доріжки, навіть коли слідів одразу не помітно. Надалі це може проявитися шумом і швидким зношенням.

Дотримуйтеся послідовності складання конкретного механізму. Перевірте, чи кільця стали до упорів, чи правильно встановлені фіксатори та чи вал обертається плавно. Змащування має відповідати вимогам вузла. Якщо після складання є заїдання або незвичний люфт, усуньте причину до запуску, щоб не пошкодити вал і корпус.
