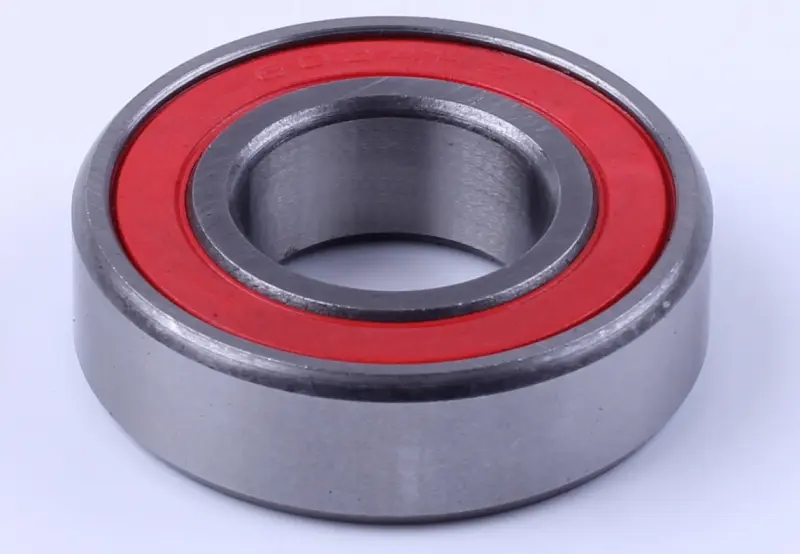

Підшипник редуктора 6004-2RS 20×42×12 мм (Honda Lead, Yamaha JOG 90, GY6-50/150) AMG-3

Підшипник редуктора 6004-2RS підтримує вал, зменшує тертя під час обертання та зберігає його положення відносно шестерень. Розміри підшипника — 20×42×12 мм. У переліку застосування зазначені Honda Lead, Yamaha JOG 90 та GY6-50/150. Щоб вибрати потрібну опору редуктора, звірте маркування й розміри зі знятою деталлю: самої назви техніки для точного підбору недостатньо.

Будова та розміри

Розмір 20 мм відповідає внутрішньому діаметру, 42 мм — зовнішньому, а 12 мм — ширині. Внутрішнє кільце сідає на вал, зовнішнє — у гніздо корпусу. Усі три розміри мають збігатися. Навіть за однакових діаметрів інша ширина може змінити положення деталей і завадити встановленню фіксаторів.

Суфікс 2RS позначає ущільнення з обох боків підшипника. Вони утримують мастило всередині та обмежують потрапляння забруднень до доріжок кочення. Між внутрішнім і зовнішнім кільцями розташоване червоне кільцеве ущільнення. Колір не є критерієм сумісності, тому підбирати деталь потрібно за позначенням і розмірами. Під час монтажу ущільнення залишають на місці та не пошкоджують інструментом.

Ознаки зношення

Опору вала перевіряють, коли в редукторі посилюється гул, з’являється люфт або обертання стає нерівномірним. Після розбирання звертають увагу на заїдання, шорсткий хід, корозію та стан ущільнень. Пошкодження доріжок кочення чи кілець — причина замінити підшипник. Сам звук ще не визначає несправну деталь: одночасно варто оглянути шестерні й сусідні опори вала.

Бруд, волога, перекіс і неправильне запресовування скорочують строк служби підшипника. Окремої уваги потребують посадки: якщо вал зношений під внутрішнім кільцем або гніздо в корпусі розбите, новий підшипник не усуне причину люфту. Під час заміни також оглядають прилеглі сальники, дистанційні втулки та стопорні кільця, якщо вони передбачені конструкцією.

Перевірка перед встановленням

• Зіставте повне позначення старого підшипника, зокрема суфікс виконання.
• Перевірте обидва діаметри й ширину, а також стан поверхонь вала та корпусу.
• Звірте тип закриття підшипника з вимогами конкретного редуктора.
• Перевірте розташування упорів, втулок і фіксаторів, від яких залежить положення деталі.

Якщо напис на старому підшипнику стерся, виміряйте його відповідним вимірювальним інструментом і звірте результат із документацією на редуктор. Невідповідна посадка може спричинити провертання кільця, пошкодження вала або надмірний опір обертанню. Намагатися підігнати невідповідний розмір силою не варто: це пошкоджує і підшипник, і його посадочне місце.

Як виконують заміну

Під час розбирання зафіксуйте порядок розташування шайб, втулок і стопорів. Зношений підшипник знімають придатним знімачем або пресовим пристроєм, захищаючи корпус від пошкоджень. Посадочні поверхні очищають і перевіряють на задири та задирки. Несправні фіксатори й пошкоджені ущільнення редуктора замінюють під час складання.

Коли підшипник напресовують на вал, зусилля передають на внутрішнє кільце; коли запресовують у корпус — на зовнішнє. Тиснути через тіла кочення чи червоне ущільнення не можна, оскільки це здатне пошкодити нову деталь. Підшипник встановлюють рівно, без перекосу, дотримуючись порядку складання редуктора. Наприкінці перевіряють фіксацію та плавність обертання: вал не повинен заїдати.
