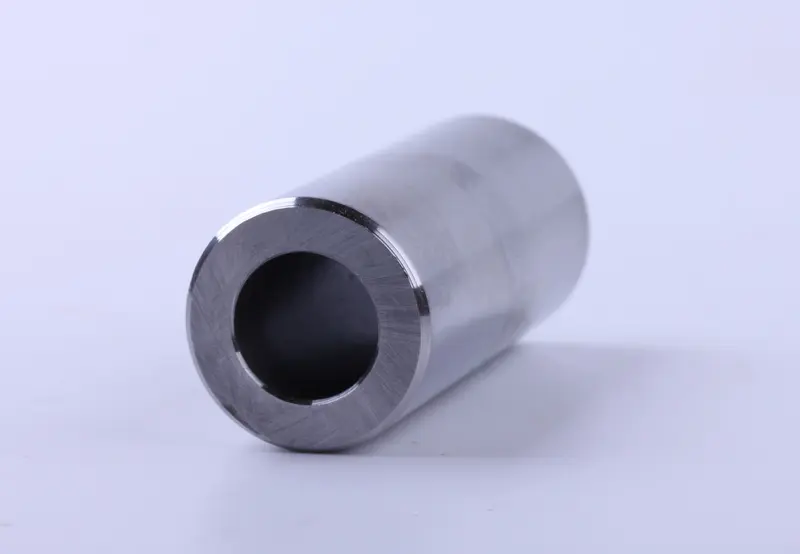

Палець поршня для мотоблока 190N (28×67) AMG

Палець поршня для мотоблока 190N із розмірним позначенням 28×67, AMG. З’єднує поршень із верхньою головкою шатуна та передає зусилля між ними, забезпечуючи рухомість з’єднання. Стан пальця й отворів, у яких він встановлений, впливає на зазор у цьому сполученні. Зношення може спричинити стукіт, а помилка під час добору — заважати вільному руху деталей.

Будова та робота

Палець має циліндричну форму й осьовий отвір. Його зовнішня поверхня контактує з отворами бобишок поршня та верхньої головки шатуна. Для правильної роботи потрібні відповідні розміри та чисті поверхні без задирів і налиплого металу. Під час ремонту перевіряють усе сполучення: новий палець не усуне надмірного зазору, якщо отвори поршня або посадка в шатуні вже зношені.

Ознаки зношення

Перевірити палець варто за появи металевого стукоту в ділянці поршня, відчутного люфту або пошкоджень, виявлених після розбирання. Сам звук ще не доводить несправність саме цієї деталі — причину визначають оглядом і вимірюванням зазорів. На знятому пальці шукають подряпини, задири, сходинки від спрацювання та сліди перегрівання. До таких пошкоджень можуть призводити нестача мастила, забруднення й неправильна посадка.

Як перевірити відповідність

Зіставте позначення двигуна та розмір 28×67, після чого порівняйте палець зі знятою деталлю й вимогами до поршневого з’єднання. Насамперед перевіряють зовнішній діаметр і довжину. Додатково звіряють форму торців і фасок, отвори в поршні, посадку у верхній головці шатуна та спосіб фіксації від осьового зміщення. Збігу загальної форми недостатньо для правильного добору.

Знятий палець зі слідами спрацювання не є точним еталоном діаметра. Вимірювання в кількох місцях і напрямках допомагають виявити нерівномірне зношення, а допустимі розміри та зазори звіряють із документацією двигуна. Штангенциркулем можна попередньо порівняти габарити, для перевірки невеликого зношення зовнішньої поверхні потрібен мікрометр. Надто вільна посадка залишить люфт і стукіт, надто щільна може спричинити задири та заклинювання з’єднання.

Що врахувати під час заміни

Спочатку звільняють фіксацію, передбачену конструкцією, та забезпечують опору поршню. Палець виймають відповідним пристосуванням, не передаючи ударів через шатун. Отвори бобишок очищають і оглядають разом із верхньою головкою шатуна та її втулкою, якщо вона є. Тріщини, овальність і глибокі задири в посадкових місцях потрібно усунути до складання: встановлення нового пальця не відновлює пошкоджені отвори.

Поверхні сполучення змащують відповідно до вимог двигуна. Порядок встановлення та потребу в нагріванні поршня визначають за інструкцією ремонту; забивати палець із зусиллям не можна. Якщо його утримують стопорні кільця, під час заміни встановлюють нові кільця відповідного розміру та перевіряють, чи повністю вони зайшли в канавки. Після складання контролюють фіксацію пальця й рухомість з’єднання згідно з вимогами двигуна. Неправильно встановлений стопор може дозволити пальцю зміститися та пошкодити циліндр.
