Вісь маятника Delta, Active, довжина 240 мм, діаметр 10 мм AMG

Вісь маятника Delta, Active AMG слугує для шарнірного кріплення заднього маятника до рами мопеда. Вона проходить крізь кріплення та внутрішні деталі шарніра й утримує їх у потрібному положенні. Під час роботи задньої підвіски маятник рухається навколо цієї осі. Довжина деталі становить 240 мм, діаметр — 10 мм. Для правильного підбору потрібні обидва розміри: збіг діаметра ще не означає, що вісь матиме достатню довжину для зібраного кріплення.

Будова та ознаки зношення

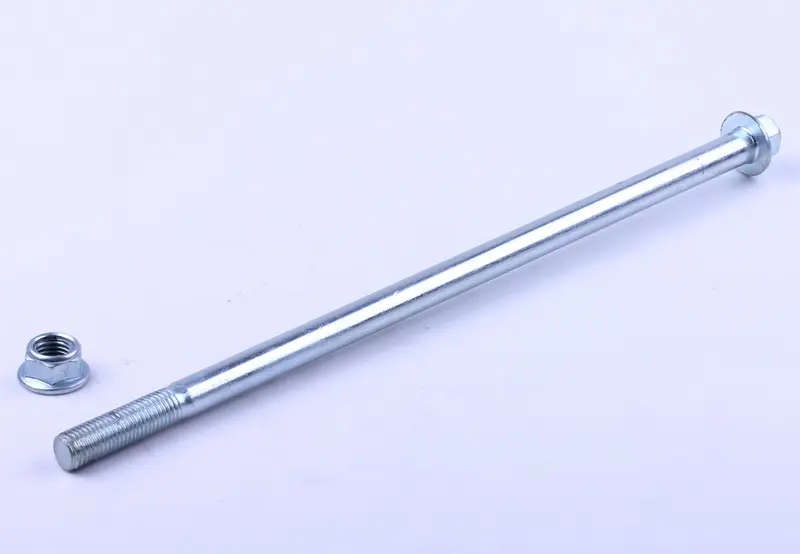

Деталь має довгий гладкий стрижень, різьбову ділянку на одному кінці та шестигранну головку на іншому. Гладка частина проходить крізь шарнір, а різьба потрібна для затягування кріплення гайкою. Порівнюючи нову вісь зі знятою, перевірте, де закінчується гладка поверхня й починається різьба. Цей перехід має відповідати будові кріплення, щоб різьба не опинилася на місці гладкої опорної ділянки, яка контактує з втулкою.

Вісь потребує заміни, якщо стрижень погнутий, має глибоку корозію, помітне спрацювання в місцях контакту або зіпсовану різьбу. Пошкоджені грані головки, на яких уже не тримається ключ, також ускладнюють належне затягування. Стукіт біля кріплення та поперечний люфт маятника дають підставу перевірити весь шарнір. Причиною можуть бути втулки чи інші опорні деталі, тому нова вісь не усуне зазор, якщо залишити зношені сполучені поверхні.

Як перевірити відповідність

Зіставте довжину, діаметр гладкого стрижня, протяжність різьбової частини та крок різьби зі знятою деталлю. Вимірюйте довжину від однакових точок: загальний розмір із головкою відрізняється від довжини під її опорною поверхнею. Перевірте форму головки, доступ для ключа та порядок розташування шайб, втулок і розпірних деталей. Сумісна гайка має накручуватися без перекосу; якщо вона одразу заклинює, не намагайтеся дотягнути її інструментом.

Закороткої осі може не вистачити для встановлення всіх деталей кріплення та повного закріплення гайки. Надто довгий кінець здатний заважати сусіднім деталям, а невідповідна довжина гладкої частини — порушити затискання шарніра. Підбір випадкових шайб не замінює правильного розміру, як і розсвердлювання отворів під інший діаметр. Якщо раму або маятник раніше замінювали, орієнтуйтеся також на фактичну будову кріплення та розміри демонтованої осі.

Заміна та контроль кріплення

Перш ніж виймати вісь, надійно встановіть мопед і підіпріть маятник, щоб розвантажити кріплення. Зафіксуйте послідовність шайб, втулок та розпірних деталей. Після розбирання очистьте посадкові місця, огляньте опори шарніра й замініть супутні деталі зі значним зношенням. Перевірте гайку: пошкоджена різьба або несправна стопорна частина є підставою для її заміни. Потребу в мастилі та спосіб фіксації визначайте за конструкцією підвіски й настановою з обслуговування мопеда.

Для складання спочатку сумістіть отвори та встановіть вісь без перекосу. Не стягуйте гайкою втулки, які зайняли неправильне положення. Дотримуйтеся моменту затягування, наведеного в настанові з обслуговування: надмірне зусилля може зіпсувати різьбу або затиснути шарнір, а недостатнє залишить люфт. Наприкінці перевірте надійність кріплення, відсутність поперечного люфту та рух маятника без заклинювання.
