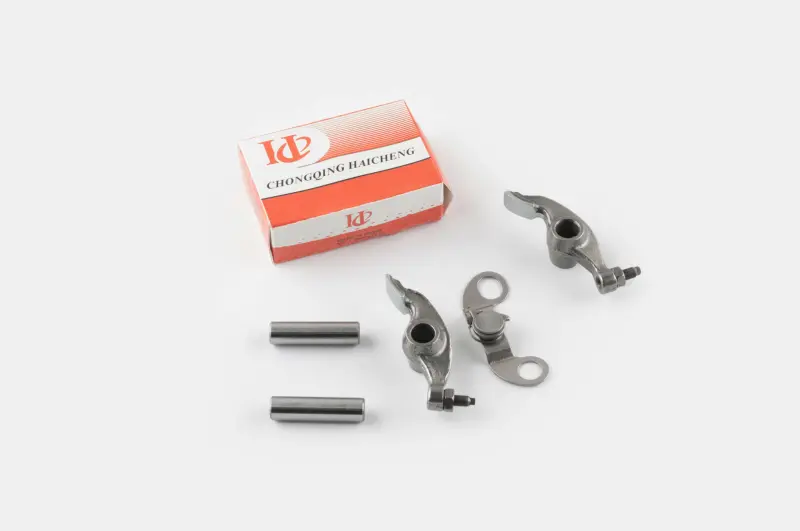

Коромисла клапанів Delta 125, пара в зборі IDE

Коромисла клапанів Delta 125, пара в зборі IDE

Комплект призначений для обслуговування клапанного механізму чотиритактних двигунів об’ємом 125 см³, які встановлюються на мопеди Delta та сумісну техніку. Коромисла розташовуються в головці циліндра й передають рух від кулачків розподільного вала до впускного та випускного клапанів. Від стану цих деталей залежать хід клапанів і збереження встановленого теплового зазору, тому зношені рокери можуть спричиняти характерний стукіт у верхній частині двигуна та потребу в частому регулюванні.

До комплекту входять два коромисла, дві осі та регулювальні деталі. Така конфігурація підходить для спільного обслуговування впускної й випускної сторін клапанного механізму. Регулювальні гвинти з контргайками дають змогу виставити клапанні зазори після монтажу. Пара постачається у зібраному виконанні, проте перед установленням потрібно перевірити вільний рух кожного коромисла на осі та відсутність пошкоджень на контактних ділянках.

Призначення та сумісність

• Тип деталі: коромисла, або рокери, клапанів.
• Кількість: пара для впускного та випускного клапана.
• Виконання: у зборі з осями й регулювальними деталями.
• Тип двигуна: чотиритактний.
• Робочий об’єм: 125 см³.
• Основне застосування: мопеди Delta 125.
• Марка виробу: IDE.

Ця модифікація також застосовується на низці 125-кубових моделей із відповідною конструкцією головки циліндра, серед яких Viper Delta, JH125, KAYO YX125 Basic, Geon X-Pit Enduro 125, Irbis TTR125, Yinxiang YX125, окремі версії Musstang MT125 і Spark SP125C. Назва моделі техніки сама по собі не виключає відмінностей між двигунами різних років і комплектацій. Для точного вибору потрібно зіставити тип двигуна, розташування коромисел, форму важелів, посадку осей і будову регулювальних гвинтів зі знятими деталями.

Коли потрібна перевірка або заміна

Огляд коромисел потрібен у разі появи постійного металевого стукоту в головці циліндра, помітного люфту на осях, вироблення контактних поверхонь або неможливості надовго зберегти відрегульований клапанний зазор. Нерівна поверхня в точці контакту заважає правильно вимірювати зазор щупом, а люфт з’єднання змінює фактичний рух клапана. Під час розбирання оцінюють обидва рокери та їхні осі: установлення пари дає змогу обслужити впускну й випускну сторони за один ремонт, якщо зношення виявлено на обох деталях.

Що перевірити перед монтажем

До встановлення порівняйте нові та зняті коромисла за загальною геометрією, шириною, положенням отвору під вісь, формою контактних ділянок і напрямком регулювальних гвинтів. Осі мають відповідати посадковим місцям головки циліндра за діаметром і довжиною. Точні розміри для цієї позиції не заявлені, тому підбирати її лише за зовнішньою схожістю або об’ємом двигуна не варто. Особливо уважно звіряйте деталь після попереднього ремонту двигуна, коли головку циліндра могли замінити іншою модифікацією.

Монтаж виконують на чистих посадкових поверхнях із попереднім змащенням ділянок тертя моторною оливою. Після складання колінчастий вал потрібно обережно провернути вручну, переконатися у вільному русі механізму та виставити зазори впускного й випускного клапанів відповідно до вимог конкретного двигуна. Потім регулювання повторно перевіряють після затягування контргайок. Правильний підбір, чисте встановлення й точне регулювання допомагають відновити штатну роботу клапанного механізму без заїдань і зайвого шуму.
