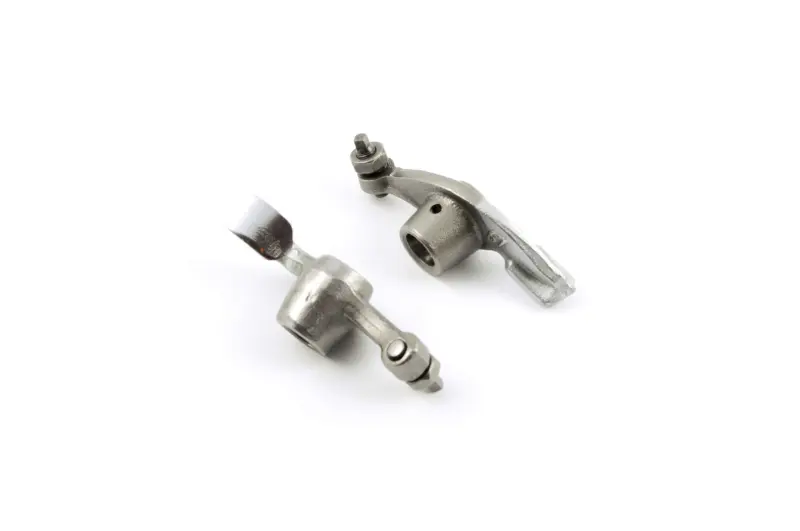

Коромисла клапанів (рокери), пара Delta

Коромисла клапанів (рокери), пара Delta

Комплект із двох коромисел призначений для ремонту газорозподільного механізму мопеда Delta. Рокери розміщуються в головці циліндра та передають рух від розподільного вала до клапанів. Справність цих деталей потрібна для узгодженої роботи клапанного приводу й правильного регулювання зазорів. Парний комплект дає змогу одночасно замінити елементи, що працюють із впускним та випускним клапанами.

Коромисла використовуються в чотиритактних мопедних двигунах, установлених на техніці Delta, а також на низці китайських мопедів і пітбайків. Проте добирати їх лише за назвою моделі не варто. Залежно від року випуску та модифікації двигуна можуть відрізнятися головка циліндра, вісь коромисел, розміщення робочих поверхонь, посадкові місця й виконання регулювальних елементів.

Коли варто замінити коромисла

Під час роботи рокери постійно сприймають навантаження в головці циліндра. Заміна потрібна за наявності помітного вироблення контактної поверхні, пошкодження регулювального гвинта або люфту на осі. Нову пару також установлюють під час розбирання головки циліндра, коли ремонт клапанного механізму передбачає відновлення приводу обох клапанів. Комплектна заміна дозволяє обслужити впускну й випускну сторони одночасно, не залишаючи в механізмі один зі зношених рокерів.

Перед монтажем слід оцінити стан не лише коромисел. Зношення осі, клапанів, розподільного вала або різьби регулювальних елементів позначається на роботі всього вузла. Якщо пошкоджені спряжені деталі, встановлення нових рокерів не усуне причину люфту, неправильного регулювання чи стороннього шуму.

Добір комплекту

Спочатку уточніть тип і модифікацію фактично встановленого двигуна, а потім порівняйте комплект зі знятими деталями. Перевірте форму коромисел, розташування робочих поверхонь, посадку на вісь і виконання регулювальних гвинтів. Усі ці елементи мають відповідати конкретному клапанному механізму. Особливо уважне зіставлення потрібне, якщо мопед уже ремонтували або головку циліндра могли замінювати: у такому разі визначальним є виконання встановленого вузла, а не лише модель техніки.

До складання переконайтеся, що рокери належним чином установлюються на штатну вісь і відповідають розташуванню клапанів та розподільного вала. Невідповідність посадки не можна виправляти регулюванням. Якщо форма або положення робочих поверхонь відрізняються від знятих деталей, таке виконання комплекту не підходить для цього вузла.

Монтаж і подальше регулювання

Коромисла встановлюють у головці циліндра під час обслуговування газорозподільного механізму. У процесі складання дотримуйтеся правильного розташування деталей і порядку робіт, передбаченого для конкретного двигуна. Після монтажу обов’язково відрегулюйте клапанні зазори за штатними значеннями виробника двигуна. Використовувати довільні універсальні параметри не слід, адже потрібні значення залежать від модифікації.

Після запуску перевірте роботу головки циліндра та переконайтеся, що в зоні клапанного механізму немає стороннього шуму. Якщо зазор не вдається відрегулювати правильно або люфт зберігається, повторно огляньте вісь, різьбу регулювальних елементів, клапани й розподільний вал. Це дозволить оцінити стан усього вузла, де всі деталі працюють у безпосередній взаємодії.

Пара рокерів стане в пригоді для планового обслуговування мопеда Delta, ремонту головки циліндра та відновлення приводу клапанів. Ретельне порівняння зі знятими коромислами до встановлення допоможе вибрати потрібне виконання й правильно зібрати клапанний механізм.
