Кришка варіатора 4T GY6 50, 139QMB, колесо 10, срібляста AMG

Срібляста кришка варіатора для скутера з чотиритактним двигуном GY6 50, позначенням 139QMB і колесом 10. Закриває пасову передачу із зовнішнього боку, зменшує потрапляння бруду та захищає від випадкового контакту з деталями, що обертаються. Її замінюють після пошкодження корпусу, кріпильних вушок або посадкових місць, якщо кришка вже не прилягає до картера належним чином.

Будова та ознаки пошкодження

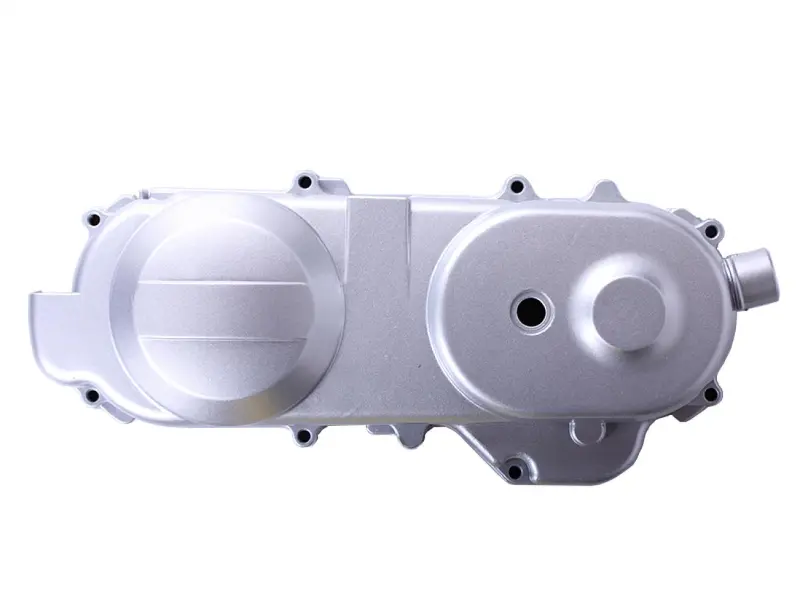

Видовжений корпус має дві округлі опуклі ділянки, кріпильні отвори по краю та бічний патрубок. Усередині має залишатися достатньо простору для рухомих деталей трансмісії. Тому під час добору перевіряють не лише зовнішній обрис, а й розташування отворів, форму краю та внутрішні посадкові місця. Сріблястий колір допомагає узгодити зовнішній вигляд, але не визначає відповідність корпусу.

Оглянути кришку варто після удару, появи тріщини, відколу біля болта або утворення щілини на стику. Сліди тертя на внутрішній поверхні також потребують уваги: вони можуть свідчити про перекіс чи контакт із рухомими деталями. Кріпильні вушка пошкоджуються й через надмірне затягування або спробу стягнути неправильно встановлений корпус болтами. Самого шуму недостатньо для висновку про заміну, а поверхневі подряпини без деформації зазвичай не заважають подальшому використанню.

Як перевірити відповідність

Звірте позначення двигуна та варіант скутера за колесом. Далі порівняйте зняту кришку з новою за довжиною, контуром поверхні прилягання, відстанями між отворами та положенням патрубка. Перевірте також усі наскрізні отвори й внутрішні виступи. Особливо уважно огляньте місця, куди встановлюються деталі зі старого корпусу: збіг зовнішньої форми не завжди означає однакову будову всередині.

Якщо кришка на скутері містить механізм кікстартера, потрібно зіставити його опори, отвір для вала та простір для руху деталей. Після перенесення механізм має вільно повертатися у початкове положення. Правильно підібраний корпус сідає без підгинання вушок, розширення отворів і примусового притягування через щілину. Невідповідна кришка може затискати механізм, торкатися паса або інших деталей, що обертаються, та тріснути під час затягування.

Заміна та перевірка посадки

Демонтаж виконують на охололому двигуні, унеможлививши випадковий запуск. Спочатку очистіть корпус і ділянку стику, щоб бруд не потрапив усередину. Болти різної довжини зберігайте відповідно до місць, з яких їх викручено. Знявши кришку, обережно приберіть залишки старого ущільнення, якщо воно передбачене конструкцією. Перевірте площину картера, різьбу, напрямні та кріплення: їхні дефекти можуть перешкоджати рівному приляганню.

Якщо переносите механізм кікстартера, огляньте його втулки, опори й деталі повернення. Зношені сполучені деталі та пошкоджене ущільнення доцільно замінити разом із корпусом. Посадіть кришку без зусилля, наживіть усі болти й затягніть їх рівномірно з моментом, установленим для двигуна. Переконайтеся, що стик рівний, патрубок приєднаний до відповідної частини, а перенесений механізм працює без заїдання. Якщо після складання з’явився скрегіт або стукіт, зупиніть двигун і повторно перевірте посадку та внутрішні зазори.
