Хрестовина муфти зчеплення бензопили Goodluck GL4500/5200 AMG

Хрестовина муфти зчеплення для бензопил Goodluck GL4500/5200 є центральною опорою колодок відцентрового зчеплення. Вона обертається разом із колінчастим валом і передає рух колодкам. Коли оберти двигуна зростають, колодки притискаються до барабана й приводять у дію привід ланцюга. Справна хрестовина утримує деталі муфти в належному положенні, без перекосів і зайвого люфту в місцях сполучення.

Будова та ознаки пошкодження

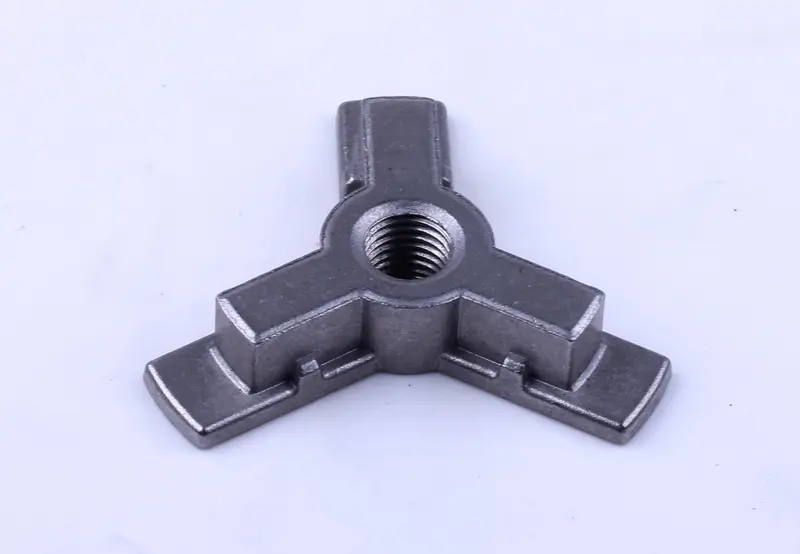

Хрестовина має три промені, центральну маточину з внутрішньою різьбою та виступи на опорних ділянках. Для правильної роботи потрібен збіг профілю променів із деталями муфти та відповідність різьби колінчастому валу. Зношені опорні поверхні порушують положення колодок, тому заміна лише колодок не завжди усуває несправність зчеплення.

Підставами для заміни хрестовини є тріщини, відколи, зігнуті промені, пошкоджені витки різьби та значне спрацювання контактних ділянок. Металевий стукіт, ривки під час увімкнення зчеплення або незвична вібрація біля муфти — привід розібрати й оглянути механізм. Водночас такі прояви можуть спричиняти пружини, колодки чи барабан. Після очищення перевірте кожну з цих деталей, щоб заміна хрестовини усунула причину несправності.

Як перевірити відповідність

Зіставте стару та нову деталі за розташуванням променів, формою виступів, висотою маточини й загальними габаритами. Для центрального отвору потрібно звірити діаметр, крок і напрямок різьби. Невідповідна посадка може завадити складанню муфти або спричинити перекіс колодок і зачіпання сусідніх деталей. Назва моделі допомагає зорієнтуватися, але відповідність конкретному зчепленню перевіряють також за знятою хрестовиною.

Порівнюйте очищені деталі: нагар і щільні відкладення приховують пошкодження кромок та сліди спрацювання. Разом із хрестовиною огляньте різьбу вала, колодки, пружини та внутрішню поверхню барабана. Тріщини колодок, пошкоджені пружини й виражені сліди нерівномірного контакту в барабані потребують усунення. Якщо залишити несправні суміжні деталі, нова хрестовина працюватиме з неправильним навантаженням і може швидко зноситися.

Заміна та перевірка складання

Починайте роботу після охолодження двигуна, від’єднавши ковпачок свічки запалювання. Відкрийте доступ до муфти в порядку, передбаченому інструкцією бензопили. Перш ніж відкручувати зчеплення, з’ясуйте напрямок різьби та спосіб фіксації колінчастого вала для цього двигуна. Користуйтеся відповідним інструментом: удари по променях або зусилля в неправильному напрямку можуть пошкодити різьбове з’єднання й саму хрестовину.

Очистіть посадочні поверхні та перевірте, чи з’єднується різьба без перекосу. Під час складання відновіть правильне розташування колодок і пружин, а затягування виконуйте за вимогами до двигуна. Переконайтеся, що деталі не зачіпають одна одну, і встановіть усі зняті частини пилки. Перевіряти роботу можна лише після повного складання. На холостому ходу ланцюг має залишатися нерухомим; стукіт, заїдання або рух ланцюга є підставою зупинити двигун і повторно перевірити складання та справність зчеплення.
