Паливний кран Alpha, гайка Ø14 мм, штуцер 180° AMG

Паливний кран Alpha з гайкою Ø14 мм і штуцером 180° AMG перекриває надходження бензину з бака до паливного шланга. Ручне керування дає змогу зупинити потік під час обслуговування паливної системи або від’єднання шланга. Кран замінюють, якщо він пропускає бензин у закритому положенні, підтікає біля важеля чи має пошкоджене кріплення або вихідний штуцер.

Будова крана

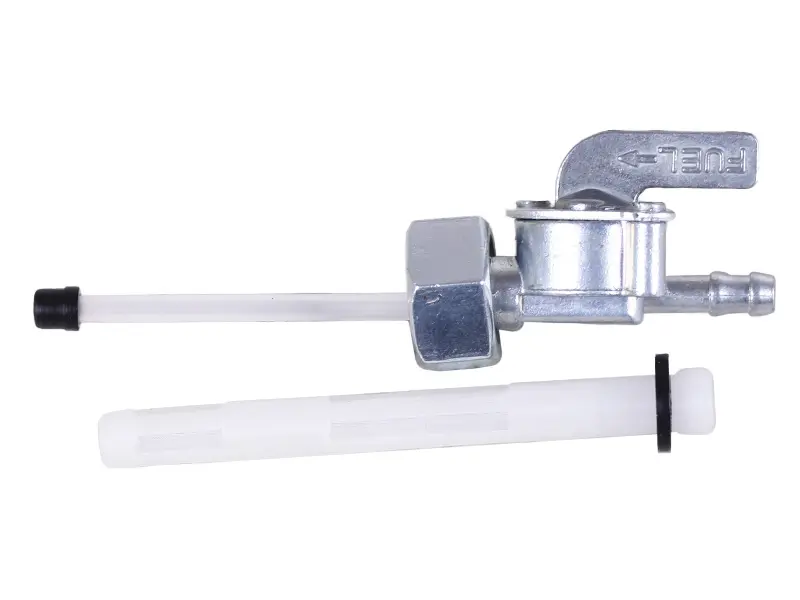

Конструкція має кріпильну гайку, поворотний важіль і штуцер із виступами, що допомагають утримувати шланг. Вихід спрямований уздовж поздовжньої осі приєднання; таке розташування позначене як 180°. Від напрямку штуцера залежить прокладання шланга, тому під час підбору порівнюйте його зі старою деталлю. На важелі є напис FUEL і стрілка. Положення, у яких паливо проходить і повністю перекривається, перевіряють під час встановлення.

Як перевірити відповідність

Почніть із місця приєднання до бака. Окрім позначення гайки Ø14 мм, звірте діаметр і крок різьби, глибину посадки та поверхню, до якої прилягає ущільнення. Гайка має накручуватися рівно, без заклинювання. Якщо вона йде туго з перших обертів, зупиніться й перевірте з’єднання: спроба дотягнути невідповідну різьбу може пошкодити кріплення та спричинити витік бензину.

Далі порівняйте зовнішній діаметр штуцера з внутрішнім діаметром шланга й перевірте довжину ділянки для його насаджування. Шланг повинен сидіти щільно, без розтягування до тріщин. Також звірте довжину частини, яка заходить у бак, відстань від кріплення до корпусу та доступ до важеля. Для перемикання потрібен вільний хід, а для шланга — місце без різких перегинів, натягу й контакту з деталями, що можуть його перетерти.

Ознаки несправності

Запах бензину та волога біля гайки або важеля — привід перевірити герметичність крана. Серед інших причин заміни — тріснутий штуцер, пошкоджена різьба, заїдання важеля та подача палива після закривання. Не кожне підтікання потребує заміни всього крана: біля виходу причиною може бути старий шланг або ослаблений хомут, а біля бака — зношене ущільнення. Недостатній потік також буває наслідком забруднення паливозабірної частини.

Монтаж і перевірка

Встановлюйте кран на охололій техніці, подалі від полум’я та джерел іскор. Перш ніж відкручувати кріплення, злийте паливо з бака у відповідну ємність. Закритий кран не запобігає витіканню бензину через отвір після його зняття. Очистьте місце навколо з’єднання, від’єднайте шланг і демонтуйте стару деталь, не допускаючи потрапляння бруду в бак.

Огляньте посадочну поверхню, різьбу й ущільнення. Прокладку з тріщинами, деформацією або втратою еластичності замініть відповідною за розміром і формою. Спочатку наживіть гайку рукою, а потім затягніть без надмірного зусилля. Приєднайте шланг і зафіксуйте його відповідним хомутом. Потрісканий або затверділий шланг доцільно замінити одночасно з краном.

Додайте невелику кількість бензину та перевірте герметичність біля бака, важеля і штуцера. Переконайтеся, що у відкритому положенні паливо надходить, а після закривання потік припиняється. Огляньте прокладання шланга ще раз: неправильний напрямок виходу чи затиснутий шланг можуть обмежувати подачу навіть за справного крана.
