Корпус індикатора приладів Alpha AMG-2

Корпус індикатора приладів Alpha AMG-2 потрібен для відновлення зовнішньої частини приладового блока мопеда. Він утворює місце для встановлення індикатора та прикриває деталі за лицьовою панеллю. Його замінюють, якщо старий корпус тріснув, деформувався або більше не тримається на кріпленнях. Ціла оболонка допомагає зберегти правильне положення приладової частини та запобігти її зміщенню від вібрації.

Форма та позначення

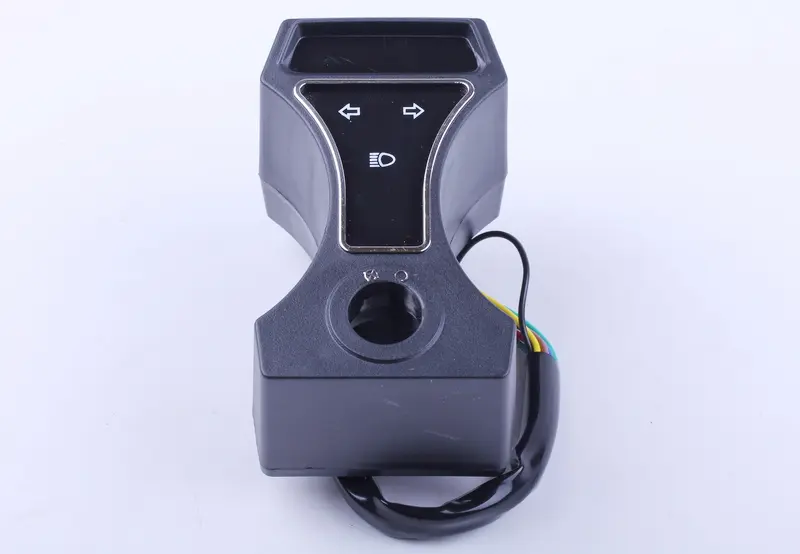

Корпус темного кольору має видовжену форму, прямокутну нішу вгорі та круглий отвір унизу. На лицьовій вставці є стрілки «←» і «→» для лівого та правого покажчиків повороту, а також символ дальнього світла фари. Вставку обрамляє світла окантовка. Збоку й знизу виходять проводи. Для правильного встановлення мають збігатися контур корпусу, розташування отворів, глибина посадкових ділянок і напрямок виходу проводки.

Ознаки пошкодження

Наскрізні тріщини, зламані місця кріплення, викривлення після удару та щілини між зібраними частинами — причини замінити корпус. Пошкоджені посадкові ділянки можуть спричиняти деренчання й перекіс панелі. Самі потертості ще не означають, що деталь непридатна: перевірте, чи надійно вона утримує встановлені частини та чи не розходяться тріщини від легкого натискання.

Якщо індикація не працює, заміна оболонки не обов’язково усуне несправність. Варто перевірити контакти, проводи та джерела світла. Під час розбирання огляньте сусідні деталі приладового блока: ізоляцію біля країв корпусу, стан з’єднань і цілісність вставок. Кріплення зі зношеною різьбою та пошкоджені ущільнення, якщо вони передбачені конструкцією, доцільно замінити під час тієї самої роботи.

Як перевірити відповідність

Зіставте новий і знятий корпуси з обох боків. Перевірте зовнішню форму, положення верхньої ніші та круглого отвору, відстані між точками кріплення, стики із сусіднім облицюванням. Деталі, які переноситимете зі старого блока, мають ставати на місце без підпилювання та надмірного зусилля. Назви мопеда недостатньо для підбору, якщо встановлені приладові блоки мають різну будову.

Окремо перевірте, де проходитимуть проводи та розміщуватимуться з’єднання. Підключення звіряйте за призначенням контактів і схемою конкретного мопеда, а не лише за кольором ізоляції. Невідповідна форма корпусу може заважати зібрати облицювання, створювати натяг проводки або залишати панель із перекосом. Кріпильні гвинти не повинні компенсувати розбіжності посадкових місць.

Порядок встановлення

Вимкніть запалювання та від’єднайте живлення. Зафіксуйте розташування з’єднань і кріплень, щоб відновити їх під час складання. Звільніть проводку й обережно зніміть пошкоджений корпус, не тягнучи за ізоляцію. Частини, які використовуватимете повторно, встановлюйте по черзі та перевіряйте їхню посадку. Спочатку приміряйте корпус без остаточного затягування.

Прокладіть проводи так, щоб вони не потрапляли між стиками й не торкалися гострих країв. Кріплення затягуйте рівномірно, без деформації оболонки. Після складання перевірте, чи немає люфту та чи вільно повертається кермо. У крайніх положеннях проводка не повинна натягуватися або затискатися. Відновивши живлення, перевірте індикацію лівого й правого поворотів та дальнього світла відповідно до положень перемикачів.
