Натягувач ланцюга ГРМ Delta (балансир, пружина, гумка) AMG

Натягувач ланцюга ГРМ Delta (балансир, пружина, гумка) AMG підтримує натяг ланцюга газорозподільного механізму. Ланцюг узгоджує обертання колінчастого та розподільного валів, а натягувач прибирає його зайвий вільний хід. Справний механізм допомагає ланцюгу рухатися напрямними без надмірного провисання. Набір потрібен для відновлення натягувача, коли зношені його рухомі частини, пошкоджена пружина або деформований гумовий наконечник.

Будова та робота

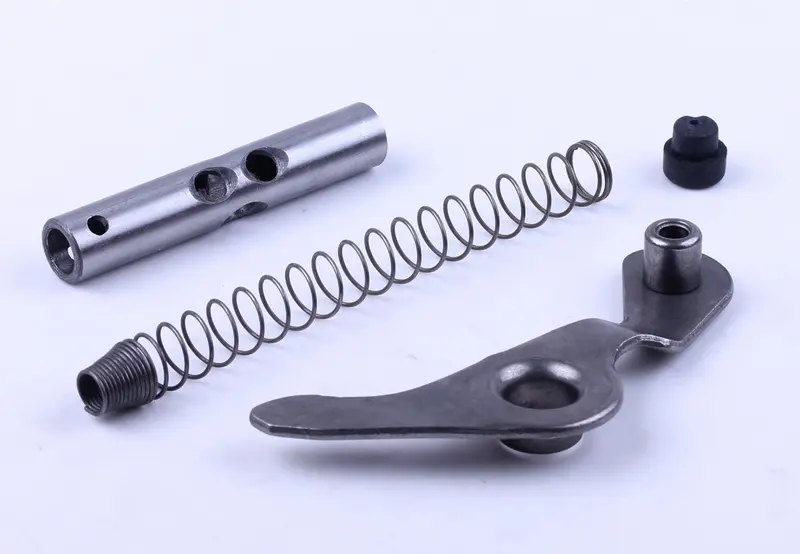

До набору входять балансир, вита пружина, гумка й трубчастий стрижень із бічними отворами. Балансир має форму важеля з отворами та втулкою, що виступає над його площиною. Пружина створює зусилля, яке через рухомі частини механізму передається на натяг ланцюга. Для правильної роботи мають збігатися посадки та взаємне розташування деталей: зовнішньої подібності важеля недостатньо, щоб оцінити хід зібраного натягувача. Позначення AMG збережено в назві.

Ознаки зношення

Металеве деренчання з боку приводу ГРМ, збільшений вільний хід ланцюга або заїдання натягувача — приводи оглянути механізм. Після розбирання перевіряють отвори балансира на спрацювання, його опору — на люфт, а стрижень — на задири. Окремої уваги потребують пошкоджені витки пружини, тріщини та зміна форми гумки. Такі дефекти можуть перешкоджати переміщенню деталей чи передаванню зусилля. Водночас сам звук не вказує однозначно на несправність натягувача: джерелом шуму також бувають зношений ланцюг і пошкоджені напрямні.

Як перевірити відповідність

Порівнюйте набір зі знятим механізмом та враховуйте будову двигуна. Для балансира звірте контур, вигин, розташування отворів, виступ втулки та посадку на опорі. Для трубчастого стрижня мають значення довжина, зовнішній діаметр і положення бічних отворів. Пружину перевіряють за довжиною у вільному стані, діаметром і формою кінців, гумку — за профілем та способом встановлення. Параметри слід зіставляти зі зразком і вимогами механізму. Деталь із невідповідною посадкою може заїдати або не забезпечувати потрібного ходу навіть тоді, коли її вдалося встановити.

На що зважати під час встановлення

Заміну виконують на охололому двигуні, відкриваючи доступ до натягувача за порядком розбирання конкретного двигуна. До зняття деталей запам’ятовують положення балансира, стрижня, пружини та гумки. Якщо доводиться розбирати ланцюговий привід, зберігають положення валів і стежать за мітками ГРМ. Посадкові місця очищують, перевіряють стан опори важеля та вільне переміщення рухомих частин. Під час складання не допускають перекосів і дотримуються передбачених виробником порядку натягування та моментів затягування кріплень.

Поки механізм відкритий, варто оглянути ролики або напрямні, з якими він контактує, а також ущільнення знятих кришок. Зношений ланцюг і пошкоджені контактні поверхні потребують окремого усунення: встановлення нової пружини не відновлює їхній стан. Після складання перевіряють рух натягувача, а після розбирання приводу — збіг міток під час ручного прокручування двигуна відповідно до його інструкції. Надмірний натяг прискорює зношення ланцюга й опор, недостатній залишає провисання та підвищує ризик порушення фаз газорозподілу.
