Комутатор запалювання 4T GY6 50 AMG-3

Комутатор запалювання 4T GY6 50 AMG-3 призначений для системи запалювання чотиритактного двигуна з позначенням GY6 50. Блок керує імпульсом, завдяки якому свічка утворює іскру в потрібний момент. Від його справності залежить робота запалювання під час запуску та на працюючому двигуні. Порушення в роботі комутатора можуть спричиняти пропуски займання, перебої та зупинку мотора.

Будова та ознаки несправності

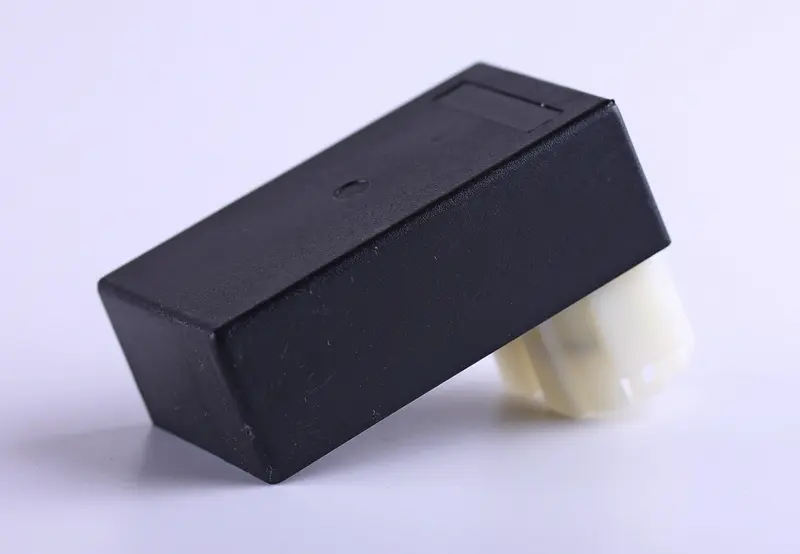

Комутатор має чорний прямокутний корпус і світлий роз’єм, що виступає з нього. Для встановлення потрібно зіставити форму відповідної колодки, розташування контактів і кріплення самого блока. Однаковий зовнішній вигляд ще не означає однакове підключення: корпус може підходити за формою, а призначення виводів — відрізнятися.

Блок перевіряють, коли зникає іскра, двигун важко запускається або починає працювати з перебоями після прогрівання. Проте за цими ознаками не можна одразу визначити винуватця. Подібні несправності виникають через свічку, котушку, датчик запалювання, пошкоджені дроти чи ненадійне з’єднання в колодці. Заміна комутатора має спиратися на перевірку пов’язаних з ним з’єднань і встановлену причину відмови. Тріщини корпусу, сліди перегрівання та пошкодження контактів також потребують перевірки.

Як підібрати заміну

Зі знятою деталлю звіряють кількість роз’ємів, число та розташування задіяних контактів, напрямні й фіксатори колодки. Призначення виводів перевіряють за схемою конкретної техніки. Не варто покладатися лише на колір дротів: після попередніх ремонтів проводка могла змінитися. Неправильне підключення може залишити двигун без іскри або пошкодити компоненти системи запалювання.

Потрібно також установити, яке живлення використовує штатний комутатор. Існують системи з живленням блока змінним струмом і системи з живленням постійним струмом; форма штекера сама по собі цього не визначає. Перевірте розміри старого корпуса, спосіб його утримання та напрямок виходу проводки. Після монтажу має залишитися місце для колодки, без натягування жгута й тиску з боку сусідніх деталей.

Підключення та контроль роботи

До заміни вимикають запалювання та знеструмлюють обладнання відповідно до інструкції техніки. Варто зафіксувати положення старого блока й маршрут проводки, щоб відновити їх під час складання. Від’єднуючи колодку, тримаються за її корпус і звільняють фіксатор, якщо він є. Не тягніть за дроти: так можна послабити клеми або пошкодити їхнє з’єднання з проводкою.

Разом із комутатором оглядають відповідну колодку, контакти та ізоляцію поруч. Окиснені або розхитані клеми здатні спричиняти перебої й з новим блоком, тому пошкоджені з’єднання відновлюють під час заміни. Корпус закріплюють у штатному місці, подалі від гарячих частин, не затискаючи жгут. Роз’єм має сісти повністю; якщо напрямні не збігаються, з’єднання не силують. Після монтажу перевіряють запуск і рівномірність роботи двигуна. Якщо проблема залишилася, перевіряють підключення та контакти, не переставляючи дроти навмання.
