Колодки зчеплення 4T GY6 50/80 AMG-2

Колодки зчеплення 4T GY6 50/80 AMG-2 призначені для відцентрового зчеплення скутера з чотиритактним двигуном. Коли оберти зростають, колодки розходяться й притискають фрикційні накладки до внутрішньої поверхні дзвона зчеплення. Через цей контакт обертання передається до трансмісії. Справні накладки та вільний рух колодок потрібні для рівного рушання й передавання тяги під навантаженням.

Як працюють колодки

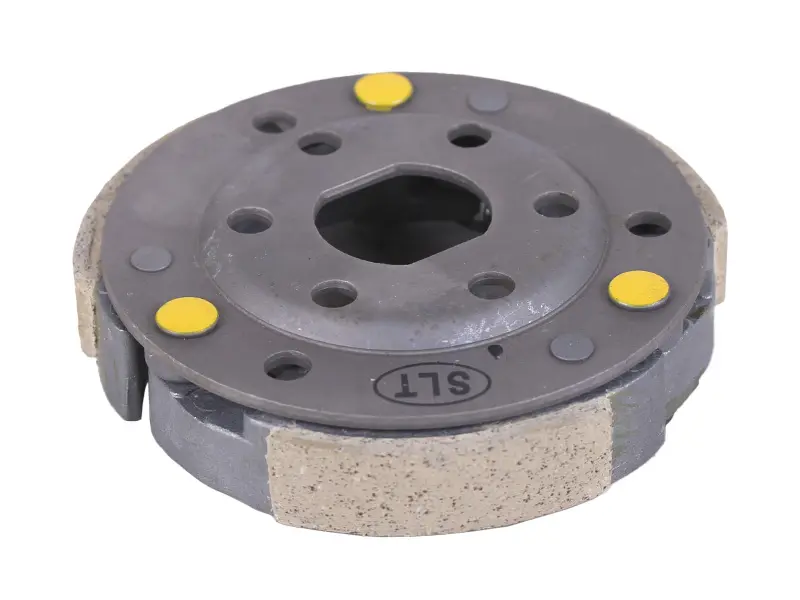

Колодки розміщені по колу на спільній основі, а їхні фрикційні накладки спрямовані назовні, до робочої поверхні дзвона. Основа має маркування SLT. Під час добору звіряють не лише напис, а й розміри та посадку всього механізму: однакове позначення не замінює перевірки геометрії.

За низьких обертів пружини утримують колодки від контакту з дзвоном. Зі зростанням обертів відцентрова сила долає опір пружин і зчеплення вмикається. Якщо накладки стерті або забруднені, контакт може супроводжуватися проковзуванням і нагріванням. Коли колодки рухаються з заїданням, зчеплення схоплює нерівномірно.

Ознаки зношення

Колодки варто перевірити, якщо скутер смикається або тремтить під час рушання, двигун набирає оберти без відповідного прискорення чи з'являється запах перегрітих накладок. Після розбирання оцінюють залишкову товщину та рівномірність зношення, перевіряють накладки на тріщини, відколи й відшарування. Надмірно відполірована поверхня також потребує уваги. Причину визначають разом зі станом дзвона та пружин, адже схожі прояви можуть виникати через кілька несправностей зчеплення.

Перевірка сумісності

Зіставте нову деталь зі знятою за зовнішнім діаметром, загальною висотою, формою центрального отвору та посадкою. Звірте розташування отворів, форму основи й ширину поверхні накладок, яка контактує з дзвоном. Для вимірювання користуйтеся інструментом, а допустимі відхилення та межу зношення перевіряйте за посібником до конкретного скутера. Невідповідна висота може спричинити зачіпання, неправильний діаметр — порушити зазор і момент увімкнення зчеплення.

Огляньте внутрішню поверхню дзвона на глибокі борозни, значне вироблення та сліди перегрівання. Перевірте зворотні пружини й переконайтеся, що колодки рухаються без заїдання. Пошкоджені пружини та зношений дзвін замінюють за результатами перевірки. Нові накладки не виправлять дефекти поверхні, до якої вони притискаються.

Монтаж і перевірка

Скутер надійно встановлюють, знімають кришку трансмісії та дзвін, утримуючи його відповідним фіксатором. Від'єднання колодок від веденого шківа потребує контролю стиснутої пружини: для розбирання використовують пристосування, яке утримує її під навантаженням. Зберігають порядок шайб і втулок, очищують посадочні поверхні. На фрикційні накладки та робочу поверхню дзвона не допускають потрапляння оливи або мастила.

Кріплення затягують із моментом, установленим у посібнику до техніки. Після складання перевіряють рух механізму та відсутність зачіпання. Запуск і пробне рушання виконують зі встановленою кришкою трансмісії. Якщо залишаються ривки, сторонній шум або проковзування, повторно перевіряють посадку й суміжні деталі. Підвищення обертів не усуває причину несправності та може посилити нагрівання накладок.
