Вінець ведучої зірочки бензопили 325-7 AMG

Вінець ведучої зірочки бензопили 325-7 AMG передає обертання від барабана зчеплення до пиляльного ланцюга. Зачеплення на зовнішньому колі підхоплюють ведучі ланки й рухають ланцюг уздовж шини. Позначення 325-7 означає крок ланцюга 0,325 дюйма та сім зубців. Вінець використовують для заміни зношеної деталі приводу в конструкціях із розбірною ведучою зірочкою.

Будова та призначення

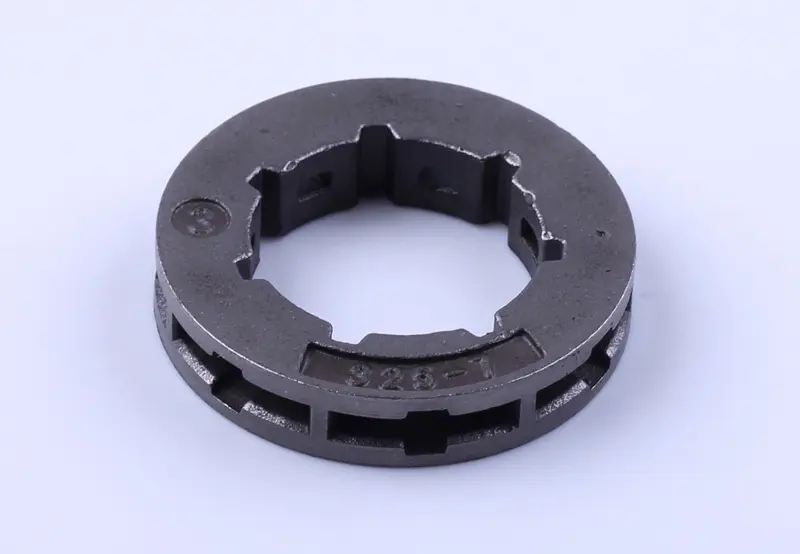

Вінець має кільцеву форму, профільований центральний отвір і прорізи по зовнішньому колу. Через внутрішній профіль він з'єднується з посадковою частиною барабана, а зовні контактує з хвостовиками ланцюга. На деталі є маркування 325-7. Під час добору перевіряють як зачеплення з ланцюгом, так і посадку на барабан: відповідного кроку недостатньо для правильного встановлення.

Рівномірність передавання зусилля залежить від стану поверхонь, яких торкаються ведучі ланки. З часом на них з'являються канавки, заглиблення та задирки. Якщо залишити сильно зношений вінець разом із новим ланцюгом, можливі ривки та прискорене пошкодження хвостовиків. Тому під час заміни ланцюга варто оглянути й ведучу зірочку.

Ознаки зношення

Причинами для заміни є значне спрацювання контактних ділянок, відколи, тріщини, деформація кільця або пошкодження внутрішнього профілю. Нерівний рух ланцюга та сторонні звуки біля приводу також потребують перевірки, проте можуть мати й інші причини. Стан вінця оцінюють після зняття й очищення: під налиплим брудом складніше помітити пошкодження.

Як підібрати вінець

• Звірте крок ланцюга. Позначення 325 відповідає кроку 0,325 дюйма; ланцюг і зірочки мають бути узгоджені за цим параметром.
• Перевірте кількість зубців — у цього вінця їх 7. Іншу кількість обирають лише з урахуванням вимог пилки, оскільки вона впливає на роботу приводу.
• Порівняйте центральний отвір зі знятою деталлю: форму, розміри, кількість і розташування внутрішніх виступів.
• Зіставте ширину, зовнішні розміри та спосіб утримання на барабані. Після встановлення вінець має правильно розташовуватися відносно лінії руху ланцюга.

Збережений старий вінець і позначення барабана зчеплення допоможуть перевірити посадку. Саме маркування 325-7 не визначає сумісність із конкретною бензопилою. Невідповідний внутрішній профіль перешкоджає правильному складанню, а помилка з кроком порушує зачеплення та призводить до швидкого спрацювання ланцюга й вінця.

Заміна та перевірка

До роботи беруться після зупинки й охолодження пилки, унеможлививши випадковий запуск. Знімають кришку ланцюгового приводу, шину та ланцюг, а далі відкривають доступ до вінця відповідно до будови пилки. Потрібно зберегти порядок розташування шайб і стопорних деталей. Зчеплення розбирають лише тоді, коли цього потребує доступ до вінця.

Посадку очищають, оглядають барабан, його опору, деталі фіксації та ведучі ланки ланцюга. Новий вінець не усуває пошкоджень деталей, із якими він працює, тому їхній стан перевіряють до складання. Після встановлення контролюють фіксацію та положення ланцюга. За вимкненого запалювання й відпущеного гальма ланцюг переміщують вручну, перевіряючи, чи немає заклинювання. Натяг регулюють за інструкцією до пилки.
