Ремкомплект ланцюга бензопили 325 AMG

Ремкомплект ланцюга бензопили 325 AMG призначений для відновлення з’єднання ланок пиляльного ланцюга. З’єднання утримує сусідні ланки разом і водночас дає їм повертатися, коли ланцюг огинає шину та зірочки. Такий набір використовують для заміни пошкодженого з’єднання або складання ланцюга після роз’єднання. Доцільність ремонту залежить від стану всього ланцюга: нові з’єднувальні деталі не компенсують зношення решти ланок.

Як влаштований набір

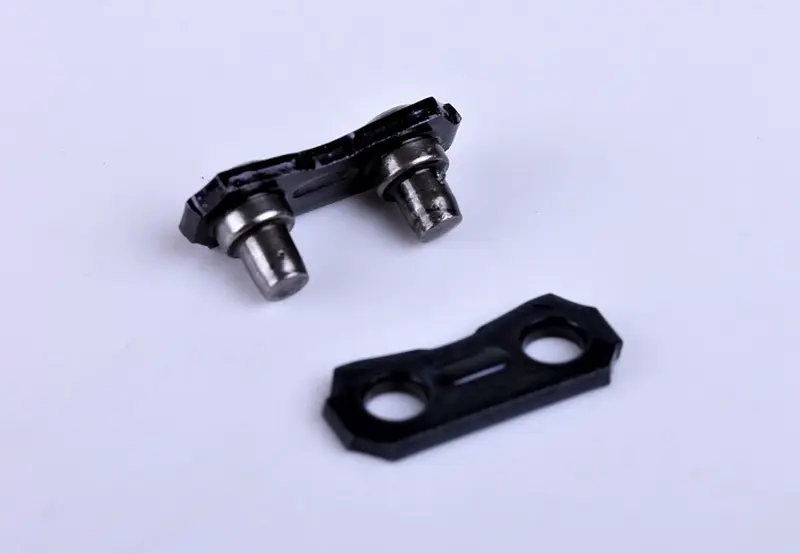

До набору входять з’єднувальна пластина з двома заклепками та парна пластина з двома отворами. Під час складання заклепки проходять крізь частини ланцюга, які потрібно з’єднати, та отвори другої пластини. Їхні кінці розклепують, щоб зафіксувати з’єднання. Бічні пластини тримають ланки разом, а заклепки слугують осями шарнірів. Зібрана ділянка має залишатися рухомою: надто щільно затиснута ланка заїдатиме на вигинах.

Ознаки пошкодження

З’єднання перевіряють, якщо бічна пластина тріснула чи зігнулася, головка заклепки пошкоджена, з’явився значний поперечний люфт або окремий шарнір рухається туго. Причиною може бути заклинювання ланцюга, ударне навантаження чи недостатнє змащування. Розбиті отвори сусідніх ланок, помітне стоншення пластин і пошкодження на кількох ділянках потребують ширшої оцінки стану ланцюга. Одне нове з’єднання таких недоліків не усуне.

Як підібрати деталі

Зіставте позначення 325 з маркуванням ланцюга та його технічними даними. Самого збігу позначення недостатньо: пластини й заклепки мають відповідати будові конкретних ланок. Для перевірки використовуйте вимоги виробника ланцюга та справне з’єднання як зразок. Зношені отвори й деформовані пластини можуть спотворювати розміри, тому орієнтуватися лише на пошкоджену деталь не варто.

• Порівняйте обриси й товщину бічних пластин, розташування отворів та відстань між осями заклепок.
• Звірте діаметр і робочу довжину заклепок із ланками, які з’єднуєте.
• Перевірте, чи залишаються потрібні бічні зазори та вільний рух шарнірів після складання.

Помилка в підборі призводить до перекосу, надмірного люфту або затискання ланки. Розсвердлювати отвори чи сточувати заклепки заради встановлення не слід: така підгонка змінює посадку та послаблює відремонтовану ділянку.

Заміна та контроль

Ланцюг знімають із пилки й ремонтують за допомогою обладнання для розклепування та клепання пиляльних ланцюгів. Після розбирання пошкодженого з’єднання очищають прилеглі ланки, оглядають їхні отвори та бічні поверхні. Далі вставляють пластину із заклепками, встановлюють парну пластину й формують головки відповідно до вимог виробника ланцюга. Сусідні ланки з тріщинами або розбитими отворами теж замінюють; якщо ланцюг зношений загалом, замінюють його повністю.

Готове з’єднання перевіряють за посадкою пластин, формою головок і рухливістю шарнірів. Відновлена ділянка повинна згинатися без заїдання та зайвого люфту. До запуску оглядають також шину й зірочки: пошкодження напрямних поверхонь або зубців можуть знову перевантажувати місце ремонту. Під час установлення ланцюга дотримуються правильного напрямку різання та вимог виробника до натягу.
