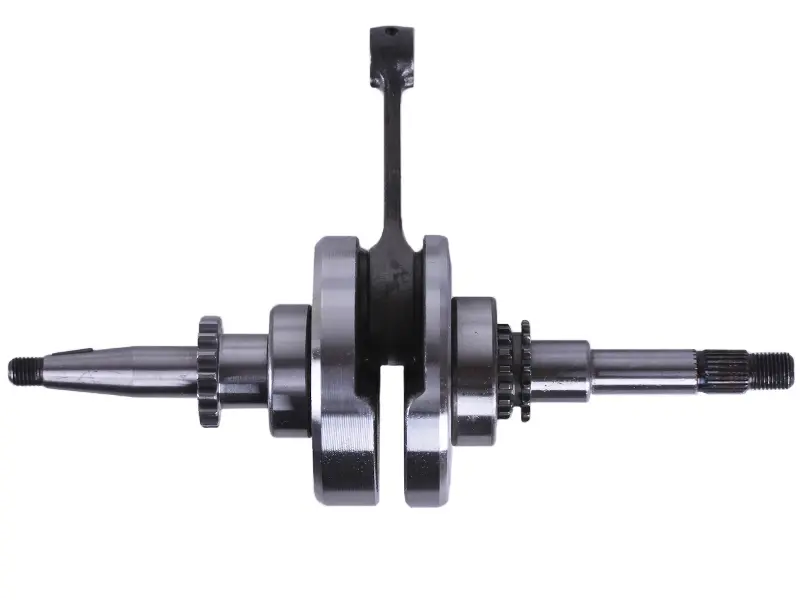

Колінвал 4T GY6 50/80 із шестернею маслонасоса 22Т AMG

Колінвал 4T GY6 50/80 AMG призначений для кривошипно-шатунного механізму чотиритактного двигуна скутера. Через шатун він сприймає зусилля від поршня й перетворює його зворотно-поступальний рух на обертання. Особливість цієї деталі — шестерня маслонасоса 22Т, тобто з 22 зубцями. Кількість зубців потрібно перевіряти окремо, адже відповідність приводу визначає роботу масляного насоса після складання двигуна.

Будова та ознаки зношення

Колінвал має дві щоки, шатун і кінці з посадковими ділянками для суміжних деталей. На кінцях є різьба, а на одному з них — шліци. Від форми та розташування цих поверхонь залежить правильна посадка деталей і надійність їхнього кріплення. Тому під час порівняння зі знятим валом перевіряють кожен уступ і посадкову ділянку, а не лише загальні обриси.

Приводом перевірити колінвал є стукіт у нижній частині двигуна, посилення вібрації, заїдання під час прокручування та люфт у нижній головці шатуна. Сам звук ще не встановлює причину несправності: стан з’єднань оцінюють після розбирання. Вал замінюють через пошкоджені посадкові поверхні, різьбу чи шліци, зношення шатунного з’єднання або биття, що перевищує допустиме. Нестача мастила, забруднення оливи та перегрів прискорюють зношування цих з’єднань.

Як перевірити відповідність

• Зіставте позначення двигуна та виконання знятого колінвала. Подібна форма щік і шатуна сама по собі не визначає сумісність.
• Порахуйте зубці шестерні маслонасоса: їх має бути 22. Також перевірте її розташування та з’єднання з приводом.
• Порівняйте загальну довжину вала, діаметри й розташування посадок під підшипники та ущільнення, довжину обох кінців.
• Звірте шліци, параметри різьби та форму ділянок під суміжні деталі. Розбіжності завадять повністю посадити й правильно закріпити їх.
• Перевірте розміри щік, геометрію шатуна та відповідність його верхньої головки поршневому пальцю. Орієнтуйтеся на зняту деталь і ремонтну документацію двигуна.

Що врахувати під час заміни

Для встановлення колінвала двигун розбирають і роз’єднують картер. Спочатку з’ясовують, через що пошкодився старий вал, очищають посадкові місця та перевіряють опорні підшипники. Поряд із ними оглядають сальники, поршневий палець, з’єднання верхньої головки шатуна й деталі приводу маслонасоса. Зношені підшипники та ущільнення замінюють, як і прокладки, пошкоджені під час розбирання.

Монтаж виконують відповідними пристосуваннями, дотримуючись ремонтної документації конкретного двигуна. Не можна забивати колінвал ударами по різьбових кінцях або передавати монтажне зусилля через шатун: так можна пошкодити поверхні та порушити геометрію деталі. Під час складання змащують з’єднання, що труться, а кріплення затягують із передбаченим моментом. До запуску перевіряють вільне обертання, відсутність заїдань і правильність складання приводу масляного насоса.

Невідповідні посадкові розміри можуть спричинити перекіс, люфт або затискання вала в картері. Помилка у виборі шестерні порушує роботу приводу змащування, а неправильна геометрія шатуна змінює взаємне положення поршня та циліндра. Якщо під час складання вал обертається з опором, причину усувають до запуску. Стягувати половини картера кріпленням, долаючи неправильну посадку колінвала, не можна.
