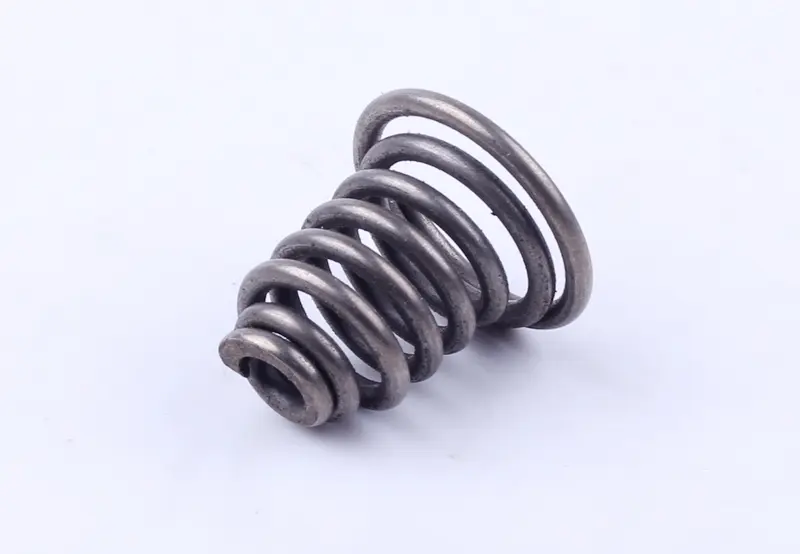

Амортизатор бензопили Goodluck GL4500/5200 — конусна пружина AMG-2

Пружина антивібраційного кріплення

Амортизатор для бензопил Goodluck GL4500/5200 — конусна пружина системи віброізоляції, яка з’єднує корпус пили з частиною конструкції, де розташовані руків’я. Пружне з’єднання зменшує передавання коливань від двигуна до рук і дозволяє з’єднаним частинам рухатися в межах, передбачених конструкцією. Пружину замінюють, якщо вона пошкоджена або втратила форму й більше не підтримує правильне положення кріплення.

Діаметр витків поступово зменшується від широкого кінця до вузького. Для такої форми потрібні відповідні посадкові місця, а під час монтажу слід зберегти орієнтацію деталі. Значення має й будова крайніх витків: саме вони з’єднуються з кріпленнями пили. Загальної подібності двох пружин недостатньо для підбору. Позначення AMG-2 збережено в назві товару.

Ознаки пошкодження

Перевірити амортизатор варто, коли на руків’ях посилилася вібрація, з’явився незвичний люфт або корпус змістився відносно руків’їв. На пружині шукають тріщини, зламані витки, викривлення та залишкове розтягнення. Якщо без навантаження вона не повертається до належної форми, підтягування кріплення не усуне проблему. Спроба вручну розтягнути чи стиснути пошкоджену деталь також не відновлює її робочих властивостей.

Пружина може потребувати заміни через втомне пошкодження після тривалої роботи, удар або надмірне зміщення корпусу, коли інша опора вже несправна. Водночас сама вібрація не доводить, що зламався саме цей амортизатор. Потрібно перевірити цілісність витків, надійність фіксації та стан посадкових місць. Якщо кріплення розбите, встановлення нової пружини без усунення цього дефекту не поверне з’єднанню справність.

Як підібрати пружину

Зіставте зі знятою деталлю довжину без навантаження, зовнішні діаметри обох кінців, товщину дроту та форму крайніх витків. Окремо перевірте місце встановлення на пилі й спосіб закріплення кожного кінця. Сильно розтягнута стара пружина не може бути єдиним зразком за довжиною: орієнтуйтеся також на посадкові місця та схему деталей конкретної пили. Невідповідна довжина змінить положення корпусу, а інша форма кінців завадить належному закріпленню.

На що звернути увагу під час заміни

Працюють із зупиненою та охололою пилою, унеможлививши випадковий запуск. До розбирання запам’ятовують, куди спрямовані широкий і вузький кінці пружини. Корпус підтримують, щоб після від’єднання амортизатора його вага не навантажувала решту опор. Кріплення розбирають відповідно до конструкції пили, без силового витягування пружини та без упору інструментом у сусідні деталі.

Посадкові поверхні очищають від бруду, оглядають кріпильні деталі, інші амортизатори та ділянки корпусу навколо опор. Пошкоджені частини кріплення й несправні сусідні опори замінюють за результатами огляду. Нову пружину ставлять у правильному напрямку, не допускаючи перекосу й не підгинаючи витки для припасування. Після складання перевіряють утримання обох кінців, положення корпусу та його передбачений рух відносно руків’їв. Пружина не повинна виходити з кріплення або заїдати, а розділені нею частини — торкатися одна одної.
