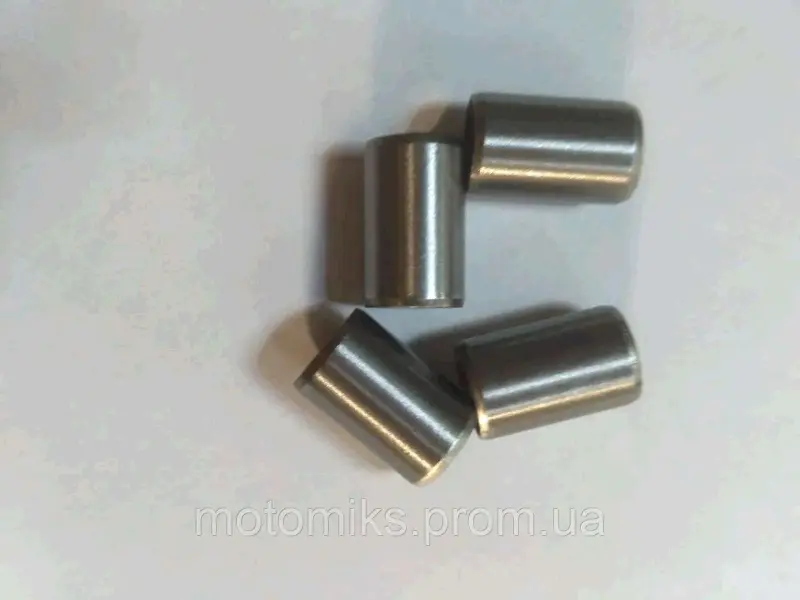

Напрямні головки циліндра 4T GY6 125/150 VDK

Напрямні головки циліндра 4T GY6 125/150 VDK забезпечують точне розташування головки відносно сполученої деталі під час складання двигуна. Позначення 4T означає чотиритактний двигун. Ці установні втулки центрують деталі на стику та допомагають сумістити отвори кріплення. Вони задають положення головки, а притискання до площини з’єднання забезпечують кріпильні деталі.

Роль у з’єднанні

Напрямні мають форму коротких циліндрів із гладкою зовнішньою поверхнею. Втулка входить у відповідне посадкове гніздо й утримує взаємне положення деталей, доки встановлюють і затягують кріплення. Справні напрямні потрібні, щоб головка ставала на місце без бічного зміщення та перекосу. Прокладку розташовують за передбаченими отворами: її не слід розтягувати чи підрізати, намагаючись компенсувати невідповідність деталей.

Ознаки пошкодження

Стан втулок перевіряють щоразу, коли знімають головку. Зім’яті краї, задирки, пошкодження посадкової поверхні та деформація після виймання — причини замінити напрямну. Під час розбирання вона може залишитися в будь-якій із двох сполучених деталей, тому варто оглянути обидві сторони стику. Загублену втулку потрібно відновити: самі отвори під кріплення не забезпечують такого точного центрування.

Якщо напрямна хитається в гнізді, перевіряють і втулку, і посадковий отвір. Заміна лише втулки не усуне зношення гнізда. Надмірний опір під час встановлення також потребує перевірки: заважати можуть бруд, задирка або невідповідний діаметр. Сильні удари по краю здатні деформувати деталь, пошкодити посадку й ускладнити наступне розбирання.

Як підібрати заміну

Зіставте зовнішній діаметр і довжину зі знятою напрямною, перевірте форму торців та внутрішній отвір. Збережіть інформацію про місце встановлення: подібні циліндричні втулки з різних з’єднань двигуна можуть відрізнятися розмірами. Якщо стара напрямна пошкоджена, вимірюйте неушкоджену ділянку та звіряйте результат із посадковим гніздом. Позначення двигуна допомагає зорієнтуватися, але не скасовує перевірки самої деталі.

На що зважати під час складання

Посадкові місця очищають від забруднень, а з площин стику обережно прибирають залишки попередньої прокладки. Поверхні не повинні отримати подряпин від інструмента. До встановлення нової втулки перевіряють відповідний отвір у другій деталі: залишена там стара напрямна завадить складанню. Втулку вводять рівно, без перекосу та зминання торця, після чого перевіряють розташування прокладки й суміщення головки.

Не намагайтеся прибрати зазор між деталями силовим затягуванням кріплення. Задовга напрямна або неправильна глибина її встановлення можуть перешкодити притисканню прокладки. Надто вільна посадка, навпаки, дозволяє деталям зміщуватися. Обидві ситуації потребують усунення причини до остаточного складання. Поруч із напрямними оглядають гнізда, площини з’єднання та кріплення, а прокладку головки замінюють. Послідовність і момент затягування визначають за посібником конкретного двигуна: точне центрування має поєднуватися з правильним притисканням головки.
