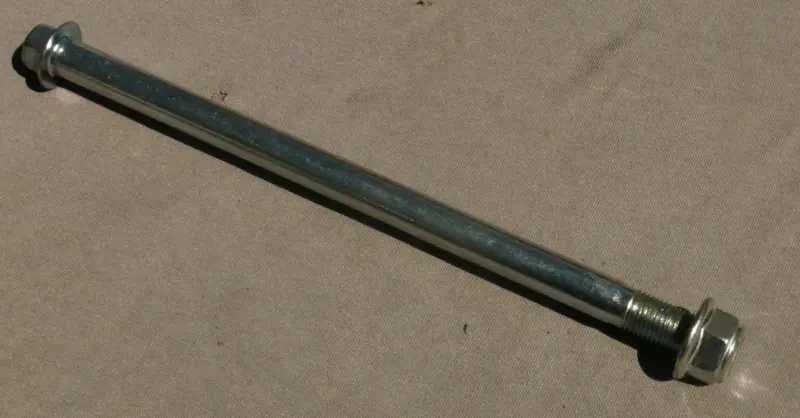

Вісь маятника Delta, Active 240 мм, діаметр 10 мм VDK

Вісь маятника Delta, Active з позначенням L-240mm, D-10mm призначена для шарнірного кріплення маятника до рами мопеда. Довжина становить 240 мм, діаметр — 10 мм. Вісь утримує з’єднання, у якому маятник рухається під час роботи задньої підвіски. Її стан разом зі станом втулок та інших опор впливає на поперечний люфт і правильне положення маятника відносно рами. Позначення — VDK.

Будова та ознаки зношення

Довгий гладкий стрижень має головку з одного боку та різьбову ділянку з іншого. Гладка частина проходить крізь деталі шарніра, а різьба потрібна для фіксації кріплення. Тому під час добору враховують не лише діаметр, а й довжину стрижня до початку різьби: від цього залежить, чи вдасться правильно затягнути зібране з’єднання.

Стук біля кріплення, бічне хитання маятника або його тугий хід — привід перевірити шарнір. Водночас сама вісь може залишатися справною: зазор нерідко виникає через зношення втулок чи інших опор. Після розбирання перевіряють прямолінійність стрижня, шукають задири, корозію та виробіток у місцях контакту. Зігнуту вісь, деталь із глибокими слідами зношення або пошкодженими витками різьби замінюють.

Як підібрати вісь

Порівняйте нову деталь зі знятою за довжиною та діаметром. Окремо звірте довжину різьбової частини, крок різьби, форму головки й опорних поверхонь. Для обох осей використовуйте однакові точки вимірювання. Діаметр старої деталі краще перевірити в кількох місцях, адже виробіток зменшує його на окремих ділянках. Гайка має відповідати різьбі та забезпечувати затягування без передчасного упору в кінець різьбової частини.

Також врахуйте ширину кріплення, розташування втулок, розпірних деталей і шайб. Закоротка вісь не дасть належного зачеплення гайки, а невідповідна довжина гладкого стрижня може завадити затягуванню. Замалий діаметр залишає зазор, завеликий — перешкоджає складанню й може пошкодити посадкові місця. Не варто компенсувати невідповідність розмірів розточуванням отворів або довільним додаванням шайб.

Заміна та контроль кріплення

Мопед надійно встановлюють, а маятник підтримують так, щоб розвантажити вісь перед вийманням. Під час розбирання зберігають порядок шайб і розпірних деталей. По відкритій різьбі не б’ють; якщо вісь закисла, спочатку усувають причину заклинювання. Після демонтажу очищають посадкові місця й оглядають втулки, опори та ущільнення, якщо вони є в конструкції. Зношені деталі шарніра доцільно замінити одночасно, оскільки нова вісь сама по собі не прибере зазор у розбитій втулці.

Для складання суміщають отвори та вводять вісь без перекосу. Гайку спершу накручують рукою: якщо вона заїдає з перших обертів, перевіряють відповідність і стан різьби. Мастило, спосіб стопоріння та момент затягування визначають за настановою до мопеда. Після складання маятник має рухатися без заклинювання та зайвого бічного люфту. Надмірне затягування не усуває зношення посадок і може затиснути шарнір.
