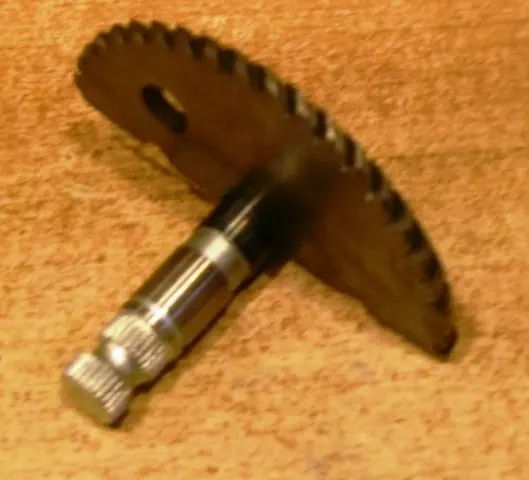

Сектор кікстартера (заводний півмісяць) Honda LEAD 90 VDK

Сектор кікстартера (заводний півмісяць) Honda LEAD 90 VDK працює в механізмі ножного запуску двигуна скутера. Коли водій натискає на важіль, вал повертає зубчастий сектор, а той передає рух через сполучену шестерню пускового механізму. Від стану зубців і точності посадки залежить, чи буде зусилля передаватися на прокручування двигуна без проскакування та заклинювання.

Конструкція та ознаки зношення

Півмісяць складається з вала та сектора із зубцями вздовж дуги. На кінці вала є шліци для з’єднання з важелем. Зубчаста частина проходить обмежений кут повороту, тому її положення відносно вала має значення для початку зачеплення та повного ходу механізму. Самого збігу загальних обрисів недостатньо: посадочні ділянки й зубчаста дуга мають відповідати знятій деталі.

Сектор перевіряють, якщо важіль рухається ривками, проскакує під навантаженням, хрустить або не повертається до початкового положення. Причиною заміни можуть бути відколи й зминання зубців, пошкоджені шліци або значне зношення поверхонь вала в місцях опори. Водночас подібні прояви дають несправна пружина та зношена сполучена шестерня. Огляд усього механізму ножного запуску допомагає визначити, які саме деталі потребують заміни.

Як перевірити відповідність

Порівняйте зі знятим сектором довжину вала, діаметри його ступенів, розташування посадочних ділянок і довжину кінця під важіль. Звірте профіль шліців, кількість та форму зубців, товщину півмісяця і відстань від нього до опорних поверхонь. Також перевірте, де починається зубчаста дуга відносно інших частин деталі. Помилка в одному з цих параметрів може завадити правильному зачепленню, навіть якщо вал проходить в отвір кришки.

Зверніть увагу на місця фіксації та з’єднання з поворотною пружиною. Вал має обертатися в опорі без заїдання та надмірного люфту, а важіль — встановлюватися на шліци в належному положенні. Якщо раніше міняли кришку або механізм запуску, додатково звіряйте деталь із фактично встановленою конструкцією. Невідповідний виліт сектора чи геометрія зубців спричиняють перекіс, роботу лише краєм зуба та швидке зношення пари.

Заміна та перевірка роботи

Скутер встановлюють стійко, двигун вимикають. Для доступу до сектора знімають важіль і кришку з механізмом запуску. До розбирання запам’ятовують порядок шайб і фіксаторів, положення пружини та її зачепів. Пружину звільняють обережно, контролюючи її розпрямлення. Після виймання вала очищають посадочні місця та оглядають опору, сполучену шестерню, упори й кріплення важеля.

Пошкоджені сусідні деталі варто замінити одночасно із сектором за результатами перевірки. Зношена шестерня продовжить псувати зубці, а несправна пружина не забезпечить повернення важеля. Мастило використовують лише в точках, передбачених конструкцією та настановою з обслуговування; на ремінь і робочі поверхні шківів воно потрапляти не повинно. Положення сектора, встановлення пружини та порядок фіксаторів перевіряють за схемою механізму.

Після складання важіль кілька разів плавно переміщують, перевіряючи зачеплення та повернення. Хід має бути без закушування, проскакування і стороннього стуку. Якщо механізм рухається туго, слід повторно перевірити посадку, взаємне положення деталей і пружину. Спроба подолати опір різким ударом по важелю може пошкодити зубці або кришку. Вільний зворотний хід потрібен так само, як і надійна передача зусилля під час натискання.
