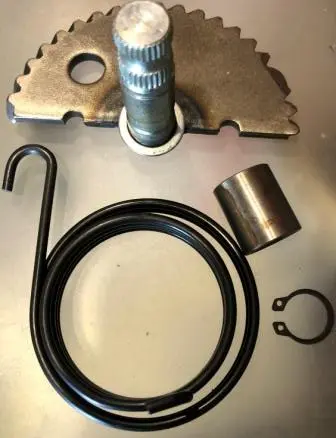

Сектор кікстартера (півмісяць) 4T GY6 50 L-57mm з пружиною та втулкою VDK

Сектор кікстартера, який також називають заводним півмісяцем, призначений для ножного запуску чотиритактного скутерного двигуна GY6 50. Натискання на важіль повертає вал із зубчастим сектором, а той передає зусилля на шестерню механізму запуску. Після відпускання важеля пружина повертає механізм у початкове положення. Півмісяць замінюють, коли його зубці або вал пошкоджені й ножний запуск перестає працювати належним чином.

Конструкція та склад

Сектор має зубці вздовж дуги та вал зі шліцами для кріплення важеля. Півмісяць із валом постачається з поворотною пружиною та втулкою. Загнуті кінці пружини закріплюються у відповідних місцях механізму. Втулка підтримує вал під час обертання. У механізмі стопорне кільце обмежує осьове зміщення деталей у передбаченому конструкцією місці. Під час складання потрібно зберегти правильне розташування опорних і стопорних деталей, щоб вал рухався вільно, без перекосу.

Ознаки несправності

Перевірити півмісяць варто, якщо важіль прослизає під ногою, рухається ривками, заїдає або має надмірний вільний хід. Стерті чи відколоті зубці можуть втрачати зачеплення з шестернею. Зношені шліци не дають міцно закріпити важіль, навіть коли його кріплення затягнуте. Якщо після натискання важіль залишається внизу, перевіряють цілісність пружини, її кріплення та обертання вала у втулці. Сам симптом ще не визначає причину: схожі прояви дають пошкодження суміжної шестерні або зношена опора в кришці.

Підбір за знятою деталлю

Зіставте старий сектор з позначенням L-57mm та перевірте геометрію. Значення мають довжина й діаметри вала, розташування уступів, шліців і канавки під стопор. Порівняйте форму півмісяця, кількість та профіль зубців, а також положення зубчастої частини відносно вала. Назва двигуна допомагає звузити пошук, проте не замінює перевірки посадок: сектор має поміщатися в кришці без перешкод і входити в зачеплення у правильному положенні.

Для втулки звіряють довжину, внутрішній і зовнішній діаметри. Для пружини перевіряють напрямок навивання, форму загнутих кінців і місця їх фіксації. Надто вільна посадка залишить люфт вала, а затісна заважатиме його повороту та поверненню важеля. Невідповідне розташування канавки не дозволить правильно встановити стопорне кільце. Якщо геометрія зубчастої частини відрізняється, механізм може прослизати або заклинювати під навантаженням.

Заміна та перевірка

Щоб дістатися до сектора, знімають важіль кікстартера та кришку з механізмом ножного запуску. Перед розбиранням фіксують порядок шайб, втулок і стопорів, а також положення обох кінців пружини. З посадочних поверхонь прибирають бруд і продукти зношування. Одночасно оглядають отвір під вал у кришці, зубці суміжної шестерні та шліци важеля. Якщо опора розбита або шестерня пошкоджена, сам новий півмісяць не відновить нормальну роботу механізму.

Сектор і супутні деталі ставлять у послідовності, передбаченій конструкцією. Кінці пружини заводять у штатні точки кріплення, а попередній натяг задають відповідно до настанови з ремонту двигуна. Переконуються, що стопорне кільце повністю зайшло в канавку. Після складання перевіряють плавний хід і повернення важеля без сторонньої допомоги. У відпущеному положенні механізм не повинен залишатися навантаженим. Якщо з'являється заїдання, його причину усувають до запуску, а не намагаються подолати сильнішим натисканням.
