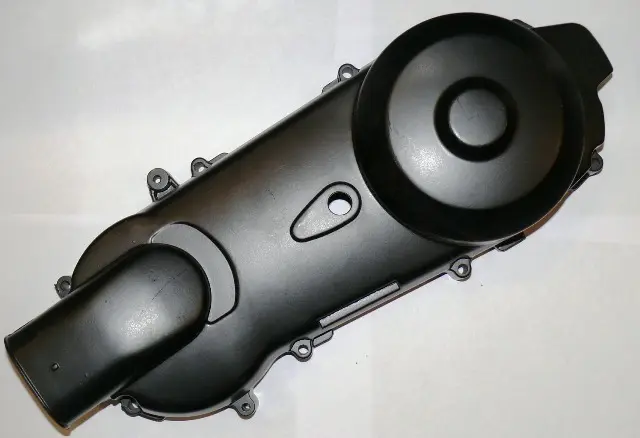

Кришка варіатора 4T GY6 125/150, 152QMI, 157QMJ, колесо 12/13, чорна VDK

Чорна кришка варіатора для чотиритактного скутера GY6 125/150 з двигуном 152QMI або 157QMJ, під колесо 12/13. Вона закриває відсік пасової трансмісії, відгороджує деталі, що обертаються, та обмежує потрапляння дорожнього бруду до паса й шківів. Заміна потрібна, коли корпус тріснув, кріпильні вушка зламані або край прилягання пошкоджений і кришка вже не тримається рівно.

Будова та ознаки пошкодження

Корпус має видовжену форму з об’ємною округлою частиною на одному кінці та виступним каналом на іншому. Уздовж краю розташовані вушка кріплення, а в самому корпусі є окремий круглий отвір. Під час підбору враховуйте розташування кожної з цих ділянок: подібний зовнішній контур ще не означає збігу всіх посадкових місць.

Кришку зазвичай замінюють після удару, падіння скутера, появи тріщин або руйнування вушок. Деформований край заважає рівному приляганню до картера, а послаблене кріплення може спричиняти деренчання. Якщо всередині залишилися сліди тертя від рухомих деталей, спочатку з’ясуйте причину контакту. Встановлення нового корпусу не усуне несправність трансмісії, через яку виникло тертя.

Як перевірити відповідність

Прикладіть зняту кришку поруч і порівняйте довжину, контур поверхні прилягання, глибину округлих ділянок та розміщення всіх отворів під болти. Звірте положення каналу, окремого отвору й посадок для деталей, які потрібно перенести. Позначення двигуна та розмір колеса звужують коло пошуку, проте остаточний вибір залежить від збігу кріплень і внутрішнього простору корпусу.

За наявності кікстартера перевірте опори його механізму, місце проходу вала та проміжки до внутрішніх поверхонь. Невідповідність у цих місцях може заважати вільному ходу механізму. Кришка повинна ставати на місце без примусового зміщення. Розточування отворів або спроба притягнути невідповідний корпус болтами створюють навантаження на вушка та різьби.

Що врахувати під час заміни

Дайте двигуну охолонути та унеможливте випадковий запуск. Очистьте кришку зовні, а під час розбирання позначте місця болтів, особливо якщо вони мають різну довжину. Знімайте корпус обережно, без ударів по кріпильних вушках і без пошкодження краю картера. Очистьте поверхні з’єднання, огляньте різьби, напрямні та ущільнення, якщо вони передбачені конструкцією.

Деталі, які переносите зі старої кришки, перевірте на зношення, заїдання та пошкодження. Зношене ущільнення варто замінити під час цієї ж роботи. Огляньте пас і шківи на сліди контакту з корпусом: це допоможе не повторити пошкодження після складання. Посадіть кришку рівно, наживіть болти й затягуйте їх поступово та рівномірно, дотримуючись моменту з керівництва скутера.

Якщо між корпусом і картером залишається зазор, зніміть кришку та знайдіть перешкоду. Не намагайтеся прибрати його сильнішим затягуванням. Після складання перевірте прилягання та хід кікстартера, якщо він є. Під час контрольного запуску зверніть увагу на скрегіт, деренчання й незвичну вібрацію. За появи таких звуків зупиніть двигун і перевірте посадку, щоб уникнути пошкодження кріплень та контакту з деталями, що обертаються.
