Кінцевий вимикач важеля заднього дискового гальма, лівий, квадратний (L-26) VDK

Кінцевий вимикач важеля заднього гальма вмикає стоп-сигнал, коли водій натискає на важіль. Він розташовується біля важеля та реагує на зміну його положення перемиканням контактів. Це ліве виконання для важеля дискового гальма, з квадратним корпусом і позначенням L-26. VDK збережено в назві як позначення товару. Вимикач не передає зусилля до колодок: його завдання — забезпечити своєчасне спрацьовування сигналу гальмування.

Будова та ознаки несправності

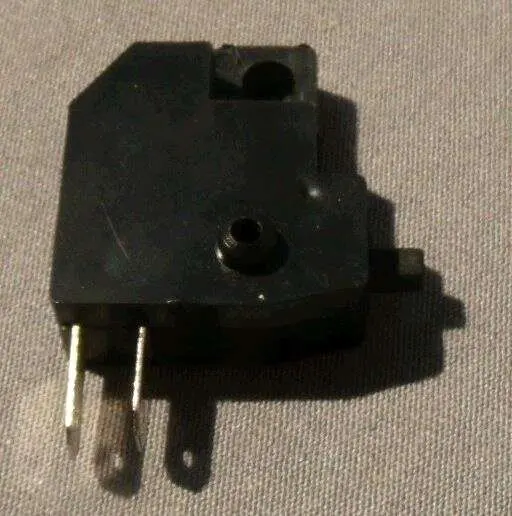

Чорний корпус має виступи, отвори та два плоскі контактні виводи. Для встановлення важливі контур корпусу, розташування кріплення й точка взаємодії з механізмом важеля. Правильно підібраний кінцевик стає на посадочне місце без перекосу та не заважає вільному руху важеля. Після відпускання важіль має повертатися у початкове положення.

Перевірити вимикач варто, якщо стоп-сигнал не реагує на натискання, світиться безперервно або вмикається лише час від часу. Причиною можуть бути зношені контакти, заїдання приводу чи пошкодження корпусу. Водночас подібні прояви спричиняють окислені з’єднання, обірваний провід або несправний ліхтар. Щоб заміна дала результат, спочатку огляньте підключення та перевірте, чи змінюється стан контактів під час переміщення приводу кінцевика.

Як перевірити відповідність

Прикладіть зняту деталь до нової та порівняйте форму корпусу, місця кріплення і положення приводу відносно важеля. Звірте ширину двох виводів, відстань між ними та напрямок їхнього розташування. Наконечники або роз’єм проводки повинні приєднуватися без підгинання контактів і натягування проводів. Самої квадратної форми недостатньо: відмінність у виступах може завадити закріпленню чи змінити момент увімкнення стоп-сигналу.

Також перевірте, як поводяться контакти за натиснутого й відпущеного приводу. Це роблять мультиметром у режимі перевірки неперервності, попередньо вимкнувши живлення та від’єднавши проводку від вимикача. Порівнювати слід зі справним штатним кінцевиком або схемою конкретної техніки. Позначення L-26 враховуйте під час звіряння назви, а посадку оцінюйте за кріпленням і взаємодією деталі з важелем.

Встановлення та контроль роботи

Вимкніть живлення, відкрийте доступ до кріплення та запам’ятайте прокладання проводів. Від’єднуйте їх, тримаючись за наконечники чи корпус роз’єму. Не тягніть за сам провід. Знявши старий вимикач, огляньте посадочне місце, кріплення та ділянку важеля, яка діє на привод. Забруднення, пошкоджений упор або надмірний люфт важеля можуть порушити роботу нового кінцевика. Під час заміни варто також усунути слабкий контакт у наконечниках і пошкодження ізоляції поруч із вимикачем.

Закріпіть деталь штатним способом, не притискаючи її силою та не згинаючи виводи. Прокладіть проводи так, щоб поворот керма не натягував їх. Відновивши живлення, кілька разів плавно натисніть і відпустіть важіль. Стоп-сигнал має стабільно вмикатися під час гальмування та згасати після відпускання, а важіль — рухатися без заїдань. Невідповідна форма корпусу або неправильне положення кінцевика можуть спричинити постійне світіння сигналу чи відсутність його спрацьовування.
