Набір прокладок циліндра Honda TACT AF16 Ø41 мм VDK

Набір прокладок циліндра Honda TACT AF16 Ø41 мм VDK потрібен для відновлення ущільнень після зняття циліндра. Прокладки ущільнюють стики між деталями двигуна та допомагають зберегти герметичність з’єднань. Їх замінюють під час розбирання циліндра, у разі пошкодження або виявлення витоку через місце з’єднання.

Що входить до набору

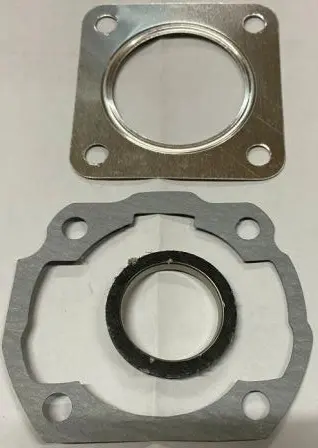

Комплект містить прокладку головки циліндра з круглим центральним отвором, фігурну прокладку основи циліндра та окрему кільцеву ущільнювальну прокладку. Обидві великі прокладки мають по чотири отвори для кріплення. Вони відрізняються контурами й мають точно прилягати до відповідних поверхонь, залишаючи відкритими передбачені конструкцією проходи.

Прокладка головки працює у з’єднанні над циліндром, яке зазнає дії тиску та високої температури. Прокладка основи ущільнює стик циліндра з картером. Залежно від місця пошкодження втрата герметичності може спричинити зниження компресії або підсмоктування повітря. Кільцеву прокладку добирають за формою та розмірами її посадкового місця.

Ознаки пошкодження

Ущільнення варто перевірити, якщо біля головки є сліди прориву газів, навколо основи циліндра з’являються маслянисті забруднення, двигун гірше запускається або працює нестабільно. Такі прояви можуть мати й інші причини, тож спочатку визначають місце витоку. На знятій прокладці звертають увагу на розриви, прогорілі ділянки, зім’яті краї та фрагменти, що залишилися на поверхні деталі.

Після розбирання ставлять нові прокладки: попередні вже обтиснуті й можуть втратити цілісність під час зняття. Якщо ущільнення прогоріло чи його видавило зі стику, потрібно також оглянути площини та кріплення. Нерівна поверхня, перекіс або пошкоджена різьба здатні спричинити повторний витік після заміни.

Як перевірити відповідність

Ø41 мм — розмірне позначення для добору, проте орієнтуватися лише на діаметр недостатньо. Порівняйте старі й нові прокладки за зовнішнім обрисом, центральними вирізами, виступами та розташуванням отворів кріплення. Для кільцевого ущільнення звірте внутрішній і зовнішній діаметри, профіль та глибину посадки. Кільце має спиратися на призначену для нього поверхню без зміщення.

Враховуйте товщину прокладок і циліндр, який фактично стоїть на двигуні: під час попереднього ремонту його могли замінити. Неправильна товщина може змінити взаємне положення деталей. Невідповідні вирізи здатні перекрити прохід або залишити частину стику неущільненою. Підрізання прокладки для суміщення отворів порушує її опорний контур і не розв’язує проблему невідповідності.

Підготовка та складання

З поверхонь прибирають залишки старих ущільнень і забруднення, не дряпаючи площини та не допускаючи потрапляння сміття в картер. Перевіряють шпильки, різьбу й стан посадкових поверхонь. Прокладки укладають рівно, без складок і натягування, а кільцеве ущільнення повністю розміщують у його посадковому місці. Герметик використовують лише там, де цього вимагає порядок складання двигуна.

Кріплення затягують поступово, дотримуючись послідовності та моменту з ремонтного керівництва. Надмірне зусилля може пошкодити прокладку або деформувати деталі, між якими вона встановлена. Після складання перевіряють стики на герметичність. Якщо витік залишився, потрібно знайти причину, а не компенсувати її сильнішим затягуванням.
