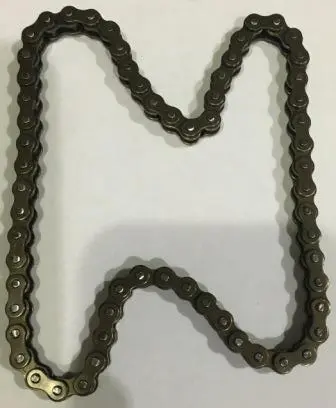

Ланцюг стартера Delta 25H-62L VDK

Ланцюг стартера Delta 25H-62L VDK передає обертання від електростартера до пускового механізму двигуна. Він працює із зірочками стартерного приводу та забезпечує прокручування двигуна під час запуску. Для підбору використовують позначення 25H-62L: 25H вказує типорозмір ланцюга, а 62L означає 62 ланки.

Будова та робота

Ланцюг утворений ланками з бічними пластинами, з'єднаними шарнірами. Завдяки рухомим з'єднанням він огинає зірочки й передає зусилля між ними. Правильне зачеплення залежить від відповідності типорозміру ланцюга зубцям зірочок. Кількість ланок визначає його довжину: закороткий ланцюг ускладнює складання та перевантажує привід, задовгий провисає і може торкатися сусідніх деталей.

Ознаки зношення

Металевий брязкіт, удари або ривки з боку стартерного приводу під час пуску є приводом перевірити його стан. На знятому ланцюзі оглядають пластини та з'єднання, перевіряють рухливість кожної ланки. Тріщини, пошкоджені шарніри, заклинювання ланок і надмірний люфт свідчать про потребу заміни. Через зношення шарнірів ланцюг поступово видовжується, хоча кількість ланок залишається незмінною. Тому довжина старої деталі сама по собі не є надійним орієнтиром для підбору нової.

Причиною шуму може бути й інша несправність пускового механізму. Разом із ланцюгом оглядають зубці зірочок і перевіряють механізм увімкнення стартера. Сильно зношені зубці погіршують зачеплення та прискорюють зношення нового ланцюга. Пошкоджені зірочки доцільно замінити під час того самого ремонту. Якщо двигун має напрямні або пристрій натягування ланцюга, їхній стан також перевіряють до складання.

Як підібрати

Зіставте позначення 25H-62L з маркуванням знятого ланцюга або каталогом запчастин конкретного двигуна. Порахуйте ланки, порівняйте ширину, відстань між сусідніми шарнірами та будову з'єднань. Особливо уважно перевіряйте відповідність, якщо двигун чи стартерний привід уже замінювали: у такому разі назви мопеда недостатньо. Ланцюг має правильно сідати на встановлені зірочки та проходити між деталями приводу без бічного перекосу.

На що зважати під час заміни

Спочатку від'єднують акумулятор, щоб стартер випадково не ввімкнувся. Привід відкривають у послідовності, передбаченій для конкретного двигуна. До демонтажу запам'ятовують шлях ланцюга та розташування прилеглих деталей. Після зняття очищають доступну порожнину від забруднень, оглядають зірочки на відколи й деформацію зубців. Встановлення нового ланцюга на пошкоджені зірочки не відновить нормальну роботу механізму.

Ланцюг надягають без перекручування та силового натягування. Не слід притягувати деталі кріпленням кришки, якщо вони не стають на місце вільно. Перевіряють зачеплення із зубцями та плавність руху способом, передбаченим для цього двигуна. За наявності регулювання натяг виставляють за його керівництвом. Перед закриттям приводу перевіряють зазори й ущільнення кришки, пошкоджене ущільнення замінюють. Після складання контролюють роботу стартера. Якщо з'явилися стукіт, заїдання або тертя ланцюга об сусідні деталі, запуск припиняють і перевіряють правильність монтажу.
