Зірка передня Zongshen ZS125J 428-15T VDK

Передня зірка трансмісії Zongshen ZS125J 428-15T VDK передає обертання з вихідного вала коробки передач на приводний ланцюг. Разом із задньою зіркою вона утворює ланцюгову передачу мотоцикла. Її замінюють у разі зношення зубців, пошкодження посадкового отвору або під час відновлення приводу, коли ланцюг нерівно входить у зачеплення із зубцями та працює з ривками.

Будова та маркування

428 — типорозмір ланцюга з кроком 12,7 мм, а 15T означає 15 зубців. Підбираючи ланцюг до зірки, звіряйте повне позначення 428: однаковий крок ще не означає збігу решти розмірів. Кількість зубців визначає передатне відношення разом із задньою зіркою. Для звичайної заміни без зміни поведінки мотоцикла зберігають передбачене поєднання зірок.

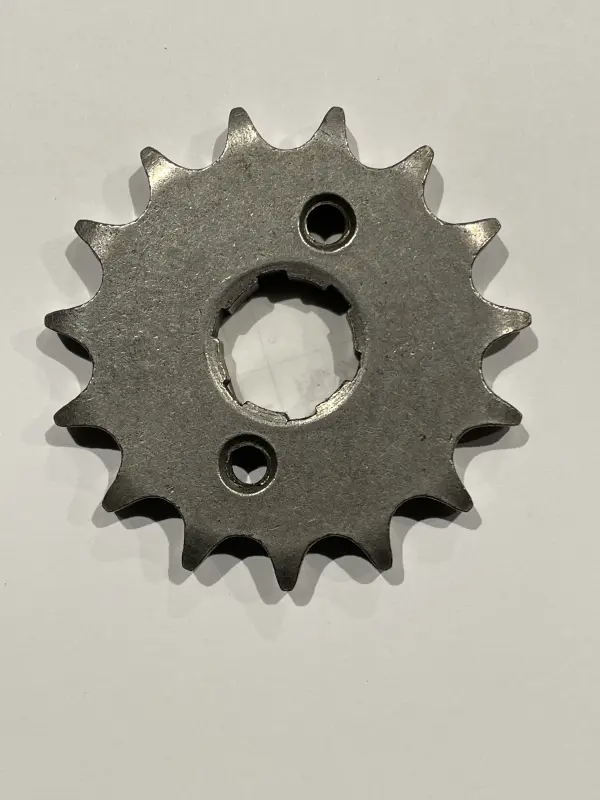

Зірка має центральний шліцьовий отвір і два круглі отвори обабіч нього. Через шліци обертання передається від вала до зубчастого вінця. Щоб правильно закріпити деталь, потрібно порівняти її посадку та отвори зі знятою зіркою і штатним фіксатором. Навіть за однакового зовнішнього контуру відмінності посадки можуть завадити встановленню або змістити ланцюг убік.

Ознаки зношення

Зірку варто перевірити, якщо ланцюгова передача стала гучнішою, ланцюг рухається нерівномірно або з’явилися ривки під час зміни навантаження. На зношених зубцях помітні загострені вершини, вигнутий в один бік профіль чи нерівномірне спрацювання. Сколи також є причиною заміни. Окремо оглядають шліцьову посадку та кріплення: справні зубці не компенсують пошкодженого з’єднання з валом.

Як перевірити відповідність

Зіставте кількість зубців і типорозмір ланцюга, форму та розміри центрального отвору, товщину зірки й положення зубчастого вінця відносно посадкової частини. Звірте розташування двох отворів і спосіб фіксації. Якщо трансмісію раніше переробляли, назви моделі недостатньо: орієнтиром мають бути також фактичні розміри посадки й параметри встановленого приводу.

Помилка в посадці може завадити належному закріпленню та призвести до пошкодження шліців вала. Зміщений зубчастий вінець змушує ланцюг працювати з боковим навантаженням, через що швидше зношуються зубці й ланки. Невідповідний типорозмір порушує зачеплення. Інша кількість зубців змінює співвідношення тяги та швидкості за тих самих обертів двигуна, тому таку заміну потрібно розглядати як зміну передатного відношення.

Заміна та супутній огляд

Мотоцикл установлюють стійко, двигун вимикають. Захисну кришку знімають, штатне кріплення звільняють, а ланцюг послаблюють у послідовності, визначеній керівництвом мотоцикла. Під час розбирання зберігають порядок деталей фіксації та запам’ятовують орієнтацію зірки. Перед установленням очищають посадку й оглядають вал. Підганяти шліци або отвори силою не слід: деталь має відповідати посадковому місцю.

Після встановлення кріплення затягують за вимогами керівництва, перевіряють лінію ланцюга та регулюють його провисання. Заднє колесо прокручують вручну, перевіряючи плавність руху без заклинювання. Одночасно оцінюють стан ланцюга, задньої зірки та фіксатора передньої. Спрацьований ланцюг прискорює зношення нових зубців, тому за спільного зносу ланцюг і обидві зірки замінюють комплектом. Пошкоджене кріплення не залишають під час складання.
