Зірка передня Zongshen ZS125J 428 VDK

Передня зірка Zongshen ZS125J 428 VDK передає обертання з вихідного вала коробки передач на приводний ланцюг. Через задню зірку цей рух надходить до колеса. Деталь потрібна для відновлення ланцюгової передачі, коли зношені зубці або пошкоджена посадка на валу. Позначення 428 вказує на типорозмір ланцюга з кроком 12,7 мм.

Будова та призначення

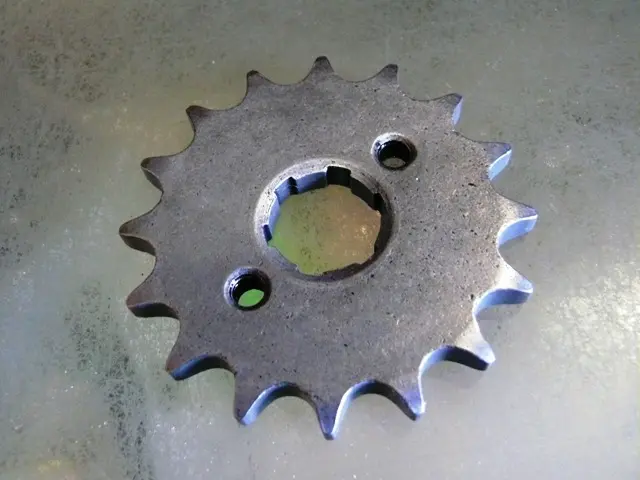

Зірка має зубчастий вінець, центральний отвір із внутрішніми виступами для з’єднання з валом і два круглі отвори обабіч центра. Для правильної роботи мають збігатися профіль посадки, штатне кріплення та положення вінця відносно задньої зірки. Ланцюг повинен рухатися без бокового перекосу.

Кількість зубців визначає передатне відношення разом із задньою зіркою. Інша кількість зубців спереду змінює співвідношення тяги та швидкості за тих самих обертів двигуна. Також може змінитися положення заднього колеса, потрібне для регулювання ланцюга. Якщо мета — повернути звичну роботу привода, звіряйте позначення зі знятою зіркою та вимогами мотоцикла.

Ознаки зношення

Нерівномірний шум, ривки під навантаженням і потреба часто коригувати натяг ланцюга — привід перевірити передачу. На зірці шукають загострені або загнуті в один бік зубці, відколи та нерівномірно вироблені западини між зубцями. Окремої уваги потребує центральний отвір: пошкодження його граней і збільшений люфт на валу можуть свідчити про зношення самого з’єднання.

Бруд, недостатнє змащення ланцюга, надмірний натяг і перекіс колеса прискорюють зношення. Під час заміни передньої зірки перевіряють також задню зірку та ланцюг: чи немає витягування, тугих шарнірів і помітного спрацювання зубців. Якщо суміжні деталі вже зношені, їх варто замінити разом — старий ланцюг швидше пошкоджує новий зубчастий вінець.

Як перевірити відповідність

• Зіставте типорозмір ланцюга 428 і фактичну кількість зубців, яку необхідно уточнити та порівняти зі знятою зіркою. Однаковий крок ще не робить ланцюги різних типорозмірів взаємозамінними.
• Порівняйте розміри та профіль центрального отвору, кількість і розташування внутрішніх виступів із посадкою знятої деталі.
• Перевірте товщину зірки, форму обох боків і розташування зубчастого вінця. Від цих параметрів залежить лінія ланцюга.
• Звірте розміщення двох отворів і спосіб фіксації на валу зі штатним кріпленням мотоцикла.

Заміна та перевірка

Мотоцикл установлюють стійко, двигун вимикають. Ланцюг послаблюють, захист і фіксатор знімають у порядку, визначеному посібником мотоцикла. Знявши зірку, очищають посадку та оглядають шліци вала, кріплення й ділянку ущільнення. Причину появи слідів оливи або пошкодження вала слід з’ясувати до складання.

Зірку ставлять потрібним боком, не забиваючи її на вал і не підганяючи центральний отвір. Кріплення затягують і стопорять відповідно до посібника, пошкоджені фіксувальні деталі замінюють. Після складання перевіряють співвісність коліс, регулюють провисання ланцюга та вручну прокручують колесо, оцінюючи хід у кількох положеннях. Неправильна посадка, бокове зміщення або перетягнутий ланцюг прискорюють зношення зубців і можуть пошкодити з’єднання з валом.
