Зірка передня Delta 428-13T VDK

Передня зірка Delta 428-13T VDK передає обертання з вихідного вала двигуна на приводний ланцюг, який обертає заднє колесо. Це ведуча зірка ланцюгової передачі: її зубці працюють у зачепленні з ланцюгом та сприймають навантаження під час розгону, підйому й зміни тяги. Деталь ставлять замість зношеної зірки, звіривши посадку та параметри привода.

Маркування та будова

Позначення 428-13T вказує на типорозмір ланцюга 428 із кроком 12,7 мм і 13 зубців. Для сумісності потрібен збіг усього типорозміру: сам по собі однаковий крок різних ланцюгів не робить їх взаємозамінними. Кількість зубців разом із задньою зіркою визначає передатне відношення. Перехід на іншу кількість зубців змінює співвідношення тяги та швидкості, тому може знадобитися перевірка довжини ланцюга й запасу його регулювання.

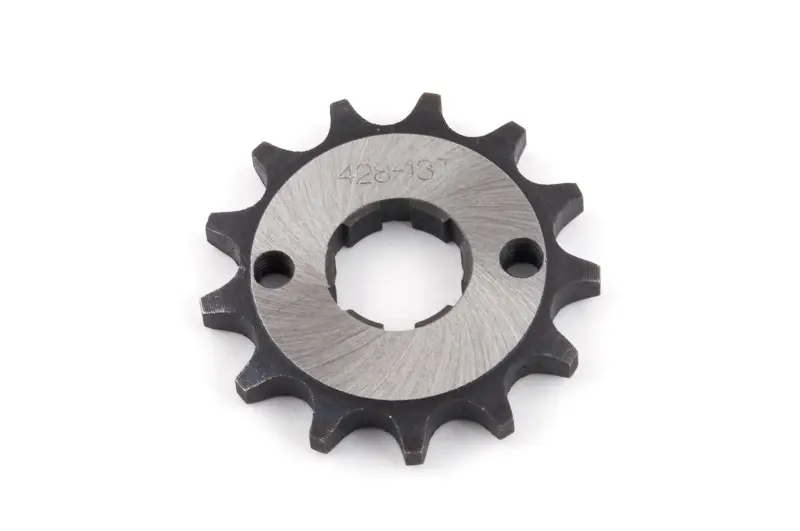

Зірка має центральний шліцьовий отвір і два круглі отвори обабіч нього. Через шліци передається обертання від вала. Для правильної посадки недостатньо подібного зовнішнього контуру: внутрішній профіль має відповідати валу, а розташування отворів і самої зірки — штатному кріпленню.

Ознаки зношення

Зірку варто оглянути, якщо під навантаженням з’явилися ривки, передача працює з нерівномірним шумом або ланцюг почав швидко зношуватися. Перевіряють, чи немає загострених зубців, гачкоподібного профілю, відколів та нерівномірного спрацювання боків. Оглядають і внутрішні шліци: розбита посадка та пошкоджені грані заважають надійно передавати зусилля. Водночас шум сам по собі не доводить несправність зірки — його може спричиняти неправильний натяг або зношений ланцюг.

Як перевірити відповідність

Зіставте зі знятою зіркою кількість зубців, форму й число шліців, розміри посадкового отвору, товщину та положення зубчастого вінця відносно посадкової частини. Звірте типорозмір ланцюга, розташування двох отворів і відповідність штатному фіксатору. Назва техніки допомагає почати підбір, але остаточне рішення приймають за посадкою та фактичною будовою привода.

Одночасно перевірте задню зірку й ланцюг. Видовжений ланцюг, ланки з тугим ходом і спрацьовані зубці заднього вінця прискорюють зношення нової передньої зірки. Якщо спрацьована вся передача, доцільно замінити ланцюг та обидві зірки разом. Огляньте також фіксатор і шліци вала: встановлення нової деталі не виправить пошкоджену посадкову поверхню.

Заміна та контроль

Техніку ставлять стійко, двигун глушать. Знімають захисну кришку, послаблюють ланцюг, звільняють штатне кріплення та демонтують стару зірку. Після очищення посадки перевіряють вал і встановлюють нову деталь у передбаченому положенні. Якщо вона не сідає на шліци вільно, її не слід дотягувати кріпленням: спочатку з’ясовують, що заважає посадці.

Кріплення затягують за вимогами керівництва до техніки, перевіряють лінію ланцюга та виставляють його провисання. Заднє колесо прокручують вручну, контролюючи плавність руху й натяг у кількох положеннях. Перекіс спричиняє бокове спрацювання зубців, надмірний натяг навантажує вал і підшипники, а занадто вільний ланцюг може зіскочити. Завершивши перевірку, захисну кришку встановлюють на місце.
