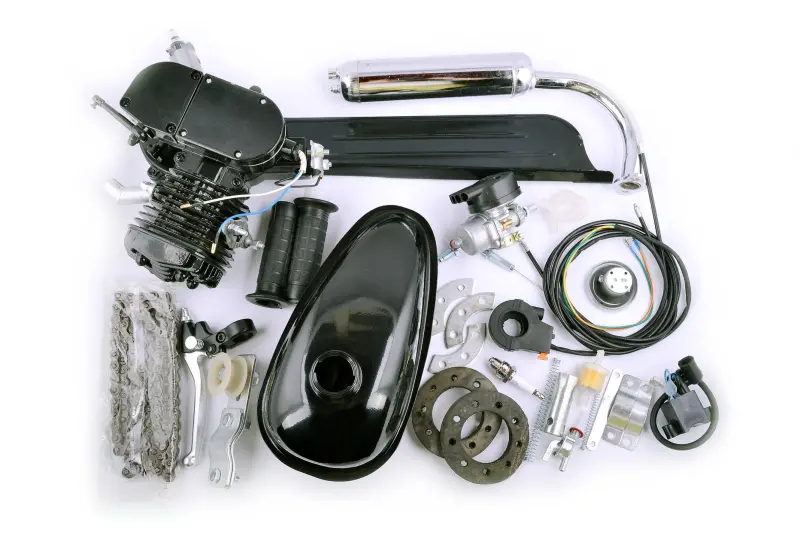

Двигун велосипедний у зборі 80 см³, чорний, без стартера, VDK-1

Велосипедний двигун у зборі 80 см³ призначений для обладнання велосипеда моторним приводом або заміни зношеного веломотора. Тяга передається на колесо через ланцюг і ведену зірку. До комплекту входять бак, ручка газу, зірка та ланцюг. Виконання — чорне, без стартера; позначення — VDK-1.

Склад і будова комплекту

Набір також містить карбюратор, глушник із вигнутою випускною трубою, захисний кожух ланцюга, дві рукоятки керма, важіль керування, троси, проводи, котушку запалювання, роликовий натягувач, кришку бака та кріпильні деталі. Сам двигун зібраний, а бак, випуск, керування й ланцюговий привід потрібно встановити та відрегулювати на велосипеді.

Із бака пальне надходить до карбюратора, ручка газу дає змогу керувати двигуном із керма. Глушник відводить вихлопні гази. Кожух прикриває ділянку ланцюгового приводу, а натягувач спрямовує ланцюг і допомагає налаштувати його натяг. Розміщення цих деталей має залишати вільний хід педалей, колеса та керма.

Що звірити для встановлення

Насамперед перевірте простір між трубами рами. Крім самого двигуна, там має вистачати місця для карбюратора, випускної труби та доступу до кріплень. Порівняйте розташування й форму опор, відстані між кріпленнями та діаметр труб рами. Якщо міняєте старий мотор, орієнтуйтеся на його посадкові місця. Однаковий об’єм 80 см³ сам по собі не підтверджує відповідність кріплень.

Перевірте, як ведена зірка кріпитиметься до заднього колеса: її встановлення не повинно заважати гальму або пошкоджувати спиці. Ланцюг має відповідати зубцям обох зірок і проходити без перекосу, з достатнім проміжком до шини та рами. Неправильне положення двигуна чи зірки спричиняє бічне навантаження на ланцюг, прискорює зношування зубців і може призвести до спадання ланцюга.

Для керування перевіряють посадку рукояток на кермі, кріплення важеля та маршрут тросів. Повний поворот керма не має натягувати трос газу, а ручка повинна вільно повертатися у початкове положення. Бак і глушник розташовують так, щоб вони не заважали ногам під час обертання педалей. Паливопровід і проводи відводять від гарячого випуску та рухомого ланцюга.

Коли потрібен двигун у зборі

Повна заміна може бути доцільною в разі пошкодження картера, опор або значного зносу кількох внутрішніх деталей. Втрата тяги, сторонній стукіт і складний запуск потребують перевірки стану мотора, проте не завжди означають, що його слід міняти цілком. Новий двигун не усуне перекошену зірку, зношений ланцюг чи несправне керування газом.

Монтаж і перевірка

Спочатку приміряйте двигун до рами та перевірте місця кріплення. Далі встановіть бак і випуск, закріпіть зірку, прокладіть ланцюг, налаштуйте співвісність і натяг. Після цього приєднайте керування, паливопровід та запалювання за схемою двигуна. Під час затягування кріплень дотримуйтеся вимог до мотора й рами, не допускаючи деформації труб. Склад пального та спосіб запуску визначають за інструкцією двигуна.

До першого запуску перевірте вільне обертання колеса й педалей, відсутність зачіпання ланцюга, надійність кріплень і герметичність паливних з’єднань. Під час заміни старого комплекту огляньте опори рами, спиці, зубці зірок, ролик натягувача та оболонки тросів. Після нетривалої пробної роботи ще раз перевірте кріплення й натяг ланцюга: вібрація та початкове припрацювання з’єднань можуть вплинути на налаштування.
