Карбюратор для мотоблока 177F/188F (9/13 к.с.) з електромагнітним клапаном (DB) AMG

Карбюратор для мотоблока з двигуном 177F/188F (9/13 к.с.) дозує бензин, змішує його з повітрям і подає суміш у впуск двигуна. Від його стану залежать запуск, рівномірність обертів та реакція на навантаження. Виконання з електромагнітним клапаном потребує перевірки двох речей під час підбору: механічних з’єднань карбюратора та підключення клапана до проводки мотоблока.

Будова та робота

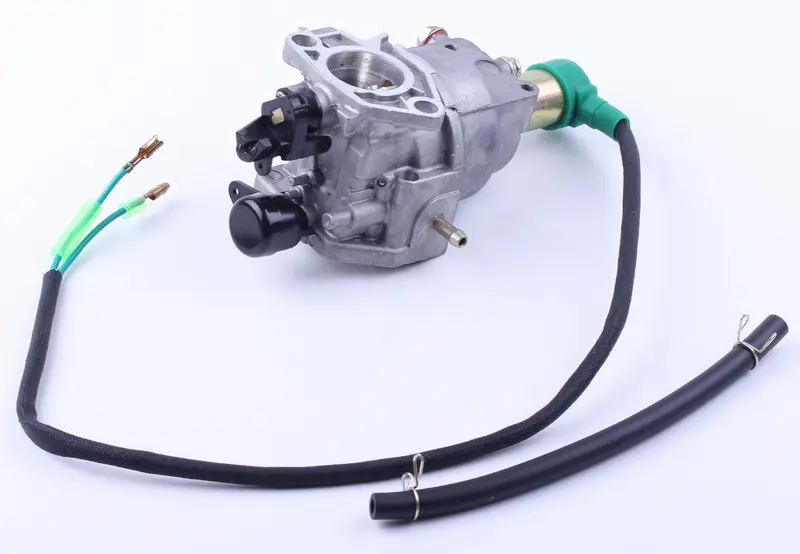

Корпус має фланець для кріплення, паливний штуцер і зовнішні елементи керування заслінками. Від електромагнітного клапана відходить провід із двома контактними закінченнями. Клапан керує перекриттям паливного каналу, тому його підключення впливає на надходження бензину. Тяги й пружини мають працювати без заїдання: якщо привід обмежує рух заслінки, справна дозувальна частина не забезпечить належного керування обертами.

Ознаки несправності

Карбюратор перевіряють, коли двигун важко запускається, нерівномірно працює, глухне при додаванні газу або з’являється підтікання бензину. Причиною можуть бути забруднені канали, порушення герметичності чи зношені механізми. Новий карбюратор потрібен за пошкодження корпусу, зношення посадок осей заслінок, дефектів кріплення або несправності, яку не вдалося усунути обслуговуванням. Саме лише забруднення не завжди є підставою для заміни всього карбюратора.

Спочатку варто перевірити надходження пального до штуцера, ущільнення впуску та стан контактів клапана. Негерметична прокладка пропускає зайве повітря, а окислене чи ненадійне з’єднання заважає роботі клапана. Через це двигун може поводитися так само, як із несправним карбюратором. Якщо залишити ці причини без уваги, після заміни проблема збережеться.

Як підібрати

Зіставте зі знятим карбюратором форму фланця, розміщення кріпильних отворів, впускний прохід і з’єднання з повітряним фільтром. Перевірте напрямок паливного штуцера, положення важелів, точки приєднання тяг та пружин. Позначення двигуна доповнюють перевіркою всіх цих місць: відмінності в кріпленні або приводі можуть завадити монтажу чи повному відкриванню заслінки.

Для клапана звірте форму контактів, розташування проводів і можливість прокласти їх без натягу. Параметри живлення перевіряють за документацією двигуна та деталі, яку знімають. Орієнтуватися лише на колір ізоляції не варто. Неправильне підключення може залишити паливний канал закритим і перешкодити запуску або пошкодити клапан.

Монтаж і перша перевірка

Знімайте карбюратор на охололому двигуні, перекривши пальне та від’єднавши живлення клапана. Заздалегідь зафіксуйте положення пружин, тяг і проводів, щоб відновити їх без помилок. Очистьте поверхні прилягання та огляньте впускні прокладки, паливний шланг і його кріплення. Пошкоджені ущільнення й потрісканий шланг доцільно замінити одночасно: вони можуть спричинити підсмоктування повітря або витік бензину.

Корпус затягуйте рівномірно, без перекосу й надмірного зусилля. Після приєднання шланга, приводу та проводів перевірте, чи вільно рухаються заслінки та чи не торкається проводка гарячих або рухомих частин. Відкрийте подачу пального й огляньте з’єднання на підтікання. Двигун запускають лише після усунення витоків, далі перевіряють стійкість обертів і відгук на газ. Регулювання виконують за інструкцією двигуна. Помилка підбору або негерметичний монтаж можуть спричинити провали в роботі та порушення складу суміші.
