Важіль гальма правий (голий) 4T GY6 50, барабанне гальмо, AMG

Правий важіль гальма (голий) 4T GY6 50 AMG призначений для керування барабанним гальмом скутера. Він розташований праворуч на кермі та передає зусилля руки на трос приводу. Коли водій натискає на рукоятку, важіль повертається на осі й натягує трос, приводячи гальмо в дію. Виконання «голий» обирають для заміни самого важеля, якщо наявний тримач на кермі можна використовувати далі.

Будова та ознаки пошкодження

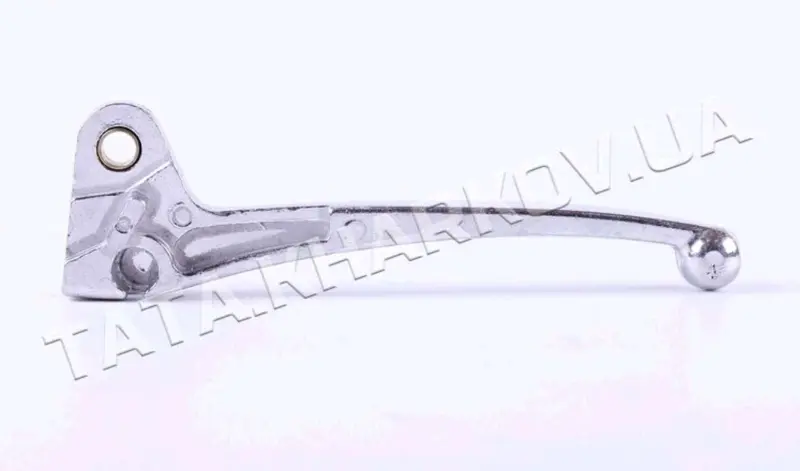

Важіль має видовжену вигнуту рукоятку із заокругленим кінцем, розширену основу й отвір під вісь кріплення. Колір поверхні сріблястий. Форма основи визначає посадку в тримачі та взаємодію з приводом, тому підбирати деталь лише за обрисами рукоятки недостатньо. Навіть за близької зовнішньої форми можуть відрізнятися положення отвору, упорів і місця зачеплення троса.

Деталь замінюють через тріщину біля основи, зламаний кінець, вигин після падіння або зношення отвору під вісь. Деформований важіль може торкатися ручки газу чи обмежувати хід гальма. Якщо він хитається вбік або рухається ривками, перевіряють також вісь і тримач. Заміна лише важеля не прибере люфт у зношеному кріпленні. Тріщини й надломи є причиною припинити користування пошкодженою деталлю, навіть якщо вона ще передає зусилля на трос.

Як підібрати заміну

Зіставте зі знятим важелем бік установлення, вигин рукоятки, форму основи, товщину посадкової частини та діаметр отвору під вісь. Перевірте місце для наконечника троса і проріз, через який його заводять. Наконечник має сідати без перекосу, а трос — вільно проходити своїм каналом. Якщо тримач обладнаний вимикачем стоп-сигналу, звірте ділянку важеля, яка натискає на нього або звільняє його під час руху.

Зверніть увагу на відстань від осі до точки зачеплення троса й упору: вона впливає на хід приводу. Однакова загальна довжина не замінює перевірки посадки. Важіль повинен входити між опорними поверхнями тримача без підгинання, підпилювання та силового стягування кріпленням. Невідповідна геометрія може спричинити заклинювання, неповне відпускання гальма або замалий хід троса навіть за повного натискання на рукоятку.

Заміна та перевірка роботи

Щоб зняти важіль, регулюванням послаблюють натяг приводу, вивільняють наконечник троса та виймають вісь. Якщо в кріпленні є шайби чи втулки, зберігають порядок їхнього розташування. Тримач очищають від бруду, оглядають вісь, різьбу й опорні поверхні. Варто перевірити наконечник троса та жили біля нього: трос із розпушеними жилами або утрудненим рухом потребує окремої заміни. Зношену вісь чи пошкоджене кріплення також замінюють, а не намагаються прибрати люфт надмірним затягуванням.

Під час складання правильно розміщують наконечник і оболонку троса. Кріплення затягують відповідно до вимог техніки так, щоб важіль вільно повертався на осі. Після цього налаштовують вільний хід за посібником скутера. Кілька разів натисніть і відпустіть рукоятку: рух має бути плавним, повернення — без затримки. Переконайтеся, що важіль не заважає ручці газу, гальмо повністю відпускається, а пов'язаний із важелем вимикач стоп-сигналу спрацьовує. На завершення перевірте гальмування на малій швидкості в безпечному місці.
