Трос захисту мотоблока 178F/186F (6/9Hp) AMG

Трос захисту мотоблока 178F/186F (6/9Hp) AMG передає рух від важеля керування до механізму захисту. Коли внутрішній трос переміщується в оболонці, тягове зусилля надходить до приєднаного механізму. Для правильної заміни потрібно зіставити не лише позначення техніки, а й довжину оболонки, кінцеві кріплення та хід троса зі знятою деталлю.

Як влаштований трос

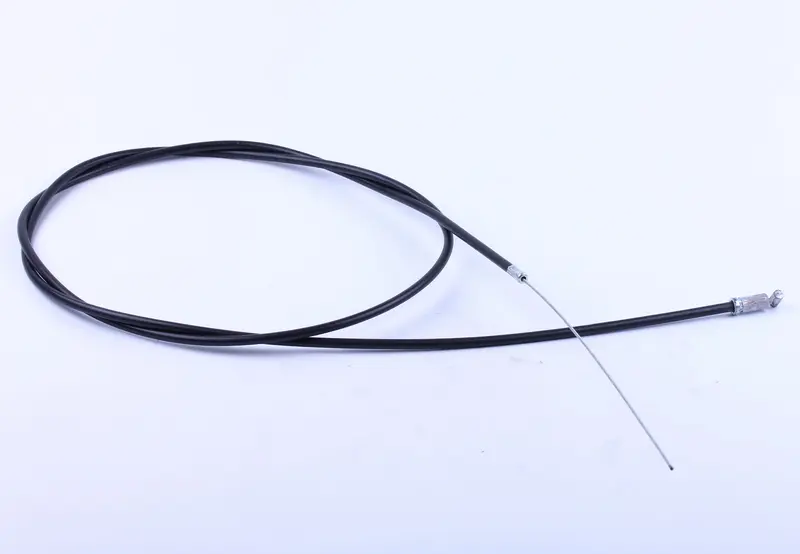

Деталь має чорну гнучку оболонку. З одного боку внутрішній трос виступає за оболонку, з іншого розташований фігурний наконечник. Оболонка спрямовує трос уздовж маршруту прокладання та спирається кінцями на упори. Внутрішній трос рухається відносно неї, тому надійна посадка обох закінчень потрібна для передачі руху без зайвого вільного ходу.

Під час прокладання варто зберігати плавні вигини. Різкий залом або затиснута оболонка збільшують опір руху, через що важіль може працювати туго чи ривками. Натягнутий між кріпленнями трос також заважає правильному регулюванню. Стан оболонки має таке саме значення для роботи приводу, як і цілісність самого троса.

Ознаки зношення

Трос перевіряють, якщо важіль заїдає, вільний хід помітно збільшився або приєднаний механізм не доходить до потрібного положення. Розпушений кінець, обірвані дротини, тріщини оболонки й пошкоджені наконечники — підстави для заміни. Якщо звичайного регулювання вже не вистачає, спочатку огляньте посадку оболонки та її закінчення. Надмірним натягуванням можна прибрати слабину, але водночас залишити механізм постійно навантаженим.

Як перевірити відповідність

• Порівняйте загальну довжину троса й окремо довжину оболонки: обидва розміри впливають на встановлення.
• Зіставте виступання внутрішнього троса з обох боків і запас його переміщення для повного ходу механізму.
• Перевірте форму наконечників, їхні розміри, спосіб закріплення вільного кінця та посадку оболонки в упорах.
• Врахуйте розташування тримачів і регуляторів, шлях прокладання та потрібний запас довжини при зміні положення руків’їв.

Знятий трос зручно залишити для порівняння до завершення встановлення нового. Закоротка оболонка натягуватиме привід, а надто довгу доведеться укладати зайвими петлями. Наконечник іншої форми може не закріпитися або неправильно сісти у важелі. Зовнішня подібність без перевірки кінців і довжини не забезпечує правильної роботи керування.

Заміна та налаштування

Перед роботою зупиніть двигун і унеможливте випадковий запуск. Зафіксуйте в пам’яті або на схемі маршрут старого троса, місця упорів і спосіб приєднання кінців. Нову деталь прокладіть без перекручування, подалі від гарячих поверхонь і рухомих частин. Повністю посадіть закінчення оболонки в упори, закріпіть внутрішній трос та відрегулюйте вільний хід відповідно до вимог мотоблока.

Разом із тросом огляньте важіль, тримачі оболонки, регулятор і зворотну пружину, якщо вона є в механізмі. Зношені кріплення або заїдання важеля заважатимуть роботі навіть після заміни троса. Пошкоджені супутні деталі потрібно відновити чи замінити до остаточного налаштування приводу.

Після складання кілька разів проведіть важіль через увесь його хід із заглушеним двигуном. Переконайтеся, що рух плавний, оболонка не виходить з упорів, а приєднаний механізм досягає передбачених положень. Якщо рух неповний або відчувається заїдання, перевірте прокладання, посадку кінців і натяг. Перевірку дії захисту виконуйте за інструкцією до техніки після усунення цих причин.
