Тюнінговий комутатор Honda DIO AF18/AF27 Racing CDI

Тюнінговий комутатор Racing CDI для Honda DIO AF18/AF27

Комутатор призначений для системи запалювання скутерів Honda DIO AF18 та AF27. Модуль приймає керувальний імпульс від датчика, передає команду на котушку запалювання та визначає момент утворення іскри. Від його справності залежать запуск двигуна, стабільне іскроутворення й нормальна робота мотора в різних режимах. Версію Racing CDI застосовують як тюнінгову заміну штатного блока; вона не має обмеження обертів, передбаченого у стандартних комутаторах відповідного виконання.

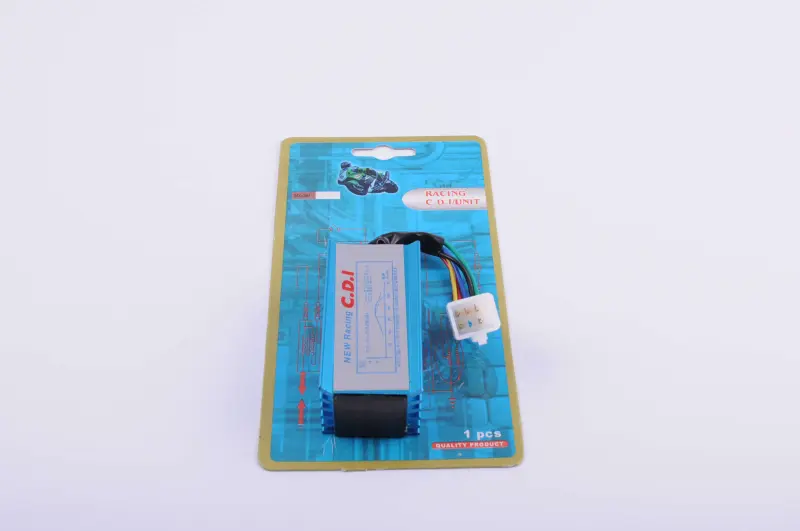

Деталь виконана у формі компактного прямокутного блока з окремим джгутом із п’яти дротів і багатоконтактною з’єднувальною колодкою. Таке виконання дає змогу під’єднати модуль до штатної проводки без розбирання корпусу комутатора. Водночас належність скутера до серії AF18 або AF27 є лише першим критерієм добору: перед замовленням потрібно зіставити роз’єм, розташування контактів, кількість дротів та їх призначення зі встановленим блоком і схемою конкретної модифікації Honda DIO.

Практичні особливості

• Виконання без обмежувача обертів усуває штатне обмеження з боку комутатора та підходить для тюнінгової конфігурації, у якій інші компоненти двигуна розраховані на такий режим.
• Джгут із п’яти дротів із готовою колодкою забезпечує під’єднання до відповідного роз’єму скутера без втручання у внутрішню частину блока.
• Застосовність до Honda DIO AF18/AF27 дає змогу використовувати модуль під час ремонту системи запалювання цих серій за умови повного збігу розпінування.

Коли потрібно перевірити комутатор

Діагностика CDI-блока доречна за відсутності іскри, періодичних перебоїв запалювання, раптової зупинки двигуна або нестабільного запуску. Проте такі ознаки не вказують виключно на комутатор. Подібні прояви можуть виникати через свічку, високовольтну котушку, імпульсний датчик, пошкоджену проводку, окиснені контакти чи ненадійне з’єднання з масою. Перед заміною варто послідовно перевірити пов’язані компоненти та переконатися, що живлення і керувальні сигнали надходять відповідно до схеми скутера.

Як правильно підібрати

Спочатку уточніть індекс рами — AF18 або AF27. Потім порівняйте старий блок із новим за формою з’єднувальної колодки, кількістю задіяних контактів і розташуванням дротів. У системі Honda DIO AF18/AF27 передбачені окремі виводи імпульсного датчика, котушки запалювання, маси, блокування через замок та живлення. Переставляти дроти лише за їх кольорами без перевірки призначення не можна: на скутері після ремонту проводка могла бути змінена, а зовні подібний роз’єм не завжди має однакове розпінування.

Окремо оцініть конфігурацію двигуна. Відсутність обмежувача обертів сама по собі не збільшує потужність і не замінює налаштування карбюратора, трансмісії чи інших компонентів. Можливий результат залежить від стану мотора та узгодженості встановлених деталей. Для стандартного скутера такий модуль потрібно обирати свідомо, з урахуванням допустимих режимів роботи двигуна.

Встановлення та первинна перевірка

Монтаж виконують із вимкненим запалюванням. Стару колодку від’єднують, тримаючи її за корпус, а не витягуючи за дроти. Контакти перевіряють на окиснення, підгоряння, забруднення та ослаблення клем. Комутатор розміщують у штатній зоні, а джгут прокладають без натягу, різких перегинів, затискання облицюванням і дотику до гарячих або рухомих деталей. Роз’єм з’єднують до повної фіксації.

Після встановлення перевіряють запуск, стійкість холостого ходу та відсутність перебоїв під час плавного підвищення обертів. Якщо двигун не запускається або працює неправильно, потрібно одразу вимкнути запалювання та повторно звірити розпінування, контакти й стан інших компонентів. Точна відповідність моделі скутера, п’яти дротів, колодки та схеми підключення — основа правильного вибору Racing CDI для Honda DIO AF18/AF27.
