Колектор випускний для мотоблока 186F (9Hp) AMG

Випускний колектор для мотоблока з двигуном 186F (9Hp) спрямовує відпрацьовані гази від двигуна до наступної частини випускного тракту. Цілий корпус і щільне прилягання фланців утримують потік у призначеному для нього каналі. Тріщини, пошкоджені кріплення або деформовані поверхні з’єднання стають причиною заміни колектора, якщо нове ущільнення вже не усуває витік.

Будова та ознаки пошкодження

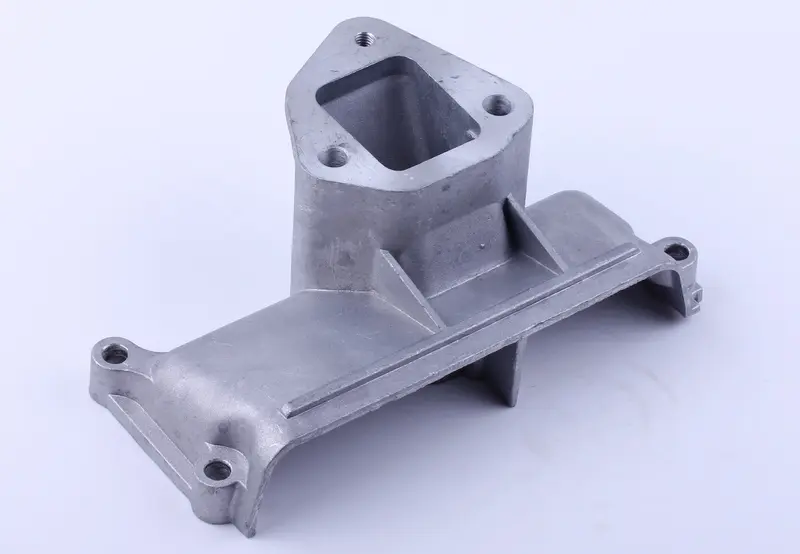

Колектор має видовжену нижню частину, виступний патрубок із прямокутним проходом і отвори для кріплення. Між основою та патрубком розташовані ребра. Під час підбору враховуйте не лише загальні обриси корпусу, а й висоту патрубка, положення фланців та форму отвору для газів. Від цих особливостей залежить, чи вдасться правильно з’єднати деталь із прилеглими частинами випуску.

Оглянути колектор варто, якщо біля стиків з’явилася сажа, звук випуску став різкішим або навколо кріплень утворилися тріщини. Причиною негерметичності може бути також прогоріла прокладка чи послаблені болти. Тому після зняття перевіряють окремо корпус, ущільнення та поверхні прилягання. Заміна справного колектора не усуне проблему, якщо пошкоджена відповідна поверхня сусідньої деталі.

Перевірка сумісності за знятим колектором

Виміряйте відстані між центрами кріпильних отворів, перевірте їхній діаметр і розташування різьбових з’єднань. Порівняйте розміри та форму газового проходу, контур прокладки, положення й орієнтацію патрубка. Ущільнення має прилягати до поверхонь з’єднання та не звужувати прохід. Для порівняння розташуйте обидві деталі однаково: так простіше помітити зміщення отворів або різницю в розвороті фланця.

Позначення двигуна допомагає почати підбір, але остаточно перевіряти потрібно посадку та всі місця приєднання. Сусідня частина випуску повинна ставати на своє місце без натягу, а отвори — суміщатися без примусового стягування болтами. Невідповідна геометрія може спричинити витік гарячих газів, зрив різьби або тріщини біля кріплень. Не варто підганяти з’єднання надмірним зусиллям: спочатку потрібно з’ясувати причину перекосу.

Заміна й перевірка з’єднань

Демонтаж починають після охолодження двигуна. Приєднані частини випуску звільняють так, щоб їхня вага не тиснула на колектор під час відкручування кріплень. Із поверхонь прилягання прибирають нагар і залишки старої прокладки, зберігаючи площини неушкодженими. Оглядають болти, шпильки й різьбові отвори. Прокладку з розривами, прогаром або значним зминанням замінюють відповідною за формою та розмірами.

Новий колектор спочатку наживляють і перевіряють, чи правильно зійшлися всі стики. Кріплення затягують поступово та рівномірно, за порядком і моментом, установленими в керівництві двигуна. Одночасно перевіряють опори випуску й кріплення глушника: якщо вони пошкоджені, на колектор може передаватися зайве навантаження. Після складання контролюють герметичність і звук випуску, не торкаючись нагрітих поверхонь. За наявності витоку двигуну дають охолонути, а потім перевіряють ущільнення та правильність посадки. Сильніше затягування не замінює усунення перекосу або заміни пошкодженої прокладки.
