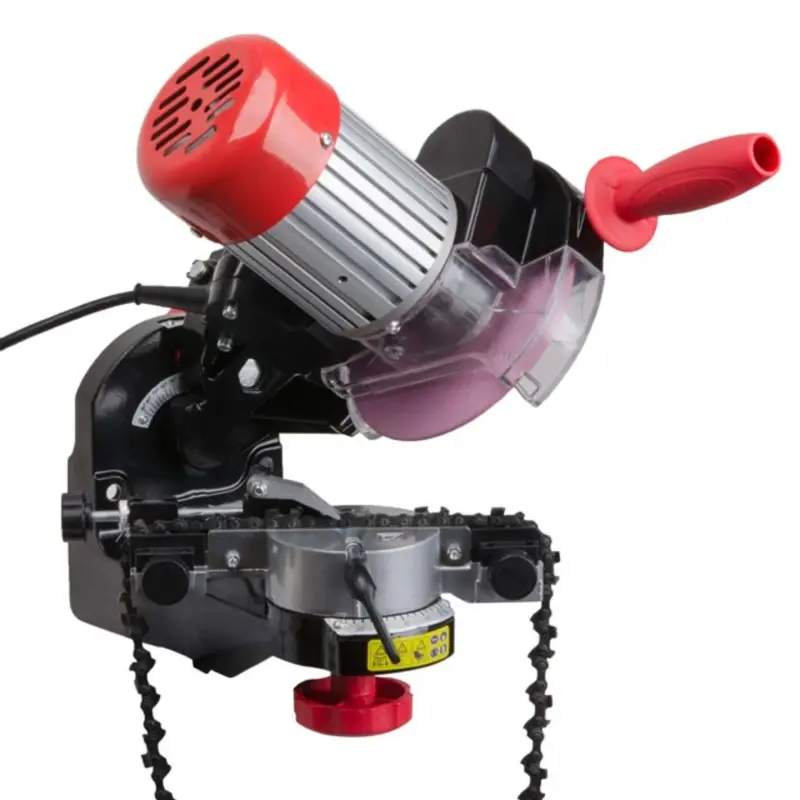

Верстат для заточування пиляльних ланцюгів INTERTOOL 230 Вт, 3000 об/хв, круг 145×22.3×3.2 мм

Верстат для заточування пиляльних ланцюгів INTERTOOL відновлює різальні крайки зубців. Ланцюг розміщують у напрямній, затискають і по черзі підводять різці до шліфувального круга. Фіксоване налаштування допомагає послідовно обробляти зубці з однаковими вимогами до геометрії. Потужність верстата становить 230 Вт, частота обертання — 3000 об/хв, розмір круга — 145×22.3×3.2 мм.

Як влаштований верстат

Рукоятка на шліфувальній головці слугує для її опускання до різця. Прозорий захисний кожух частково закриває круг. Ланцюг проходить через напрямну із затискачем, установлену на поворотному тримачі з кутовою шкалою. Затискач утримує ділянку під час обробки, а поворот тримача дає змогу змінювати положення зубця відносно круга. Кут виставляють за вимогами виробника ланцюга.

Потреба в заточуванні виникає, коли крайки затуплюються, для пиляння доводиться сильніше натискати на пилу, а замість звичної стружки утворюється дрібний деревний пил. Після контакту із землею або сторонніми предметами на різцях можуть з'явитися відколи й зам'яття. Заточування не усуває тріщин у ланках, пошкодження заклепок чи надмірного зношення з'єднань, тому стан ланцюга оцінюють до обробки зубців.

Підбір ланцюга та круга

Перевіряйте тип різального зубця, рекомендований спосіб його заточування та можливість надійно закріпити ланцюг у тримачі. Мають відповідати також профіль і товщина абразивного круга та потрібні кути обробки. Самого збігу кроку ланцюга замало: круг повинен працювати по потрібній поверхні різця, не торкатися сусідніх ланок і не порушувати допустиму геометрію зубця.

У позначенні 145×22.3×3.2 мм послідовно вказані зовнішній діаметр, посадковий діаметр і товщина круга. Для заміни звіряють кожен із цих розмірів, призначення абразиву та форму його робочої крайки. Допустима частота обертання нового круга має бути не нижчою за частоту обертання верстата. Невідповідний посадковий отвір не можна компенсувати випадковими втулками або надмірним затягуванням кріплення.

Встановлення та користування

Верстат закріплюють на стійкій опорі передбаченим для нього способом. Навколо напрямної залишають простір, щоб ланцюг міг вільно переміщуватися. До підключення оглядають круг, кожух і кріплення. Ланцюг очищують від забруднень, перевіряють на пошкодження та вкладають у напрямну. Положення тримача й глибину опускання головки налаштовують із вимкненим живленням, беручи за орієнтир найкоротший справний різець та інструкцію виробника ланцюга.

Кожен зубець обробляють після фіксації ланцюга. Короткі проходи без надмірного натиску зменшують ризик перегрівання різальної крайки; тривалий контакт із кругом погіршує її стійкість до зношення. Для різців протилежного напрямку тримач переналаштовують. Завершивши заточування, перевіряють рівномірність обробки та висоту обмежувачів глибини за вимогами виробника ланцюга. Довільно зменшувати їхню висоту не можна.

Круг зі зношеним профілем потребує обслуговування або заміни відповідно до інструкції верстата, а пошкоджений використовувати не слід. Заміну виконують після відключення живлення: оглядають посадкові поверхні й кріплення, установлюють відповідний круг і повертають кожух на місце. Помилки кута, надмірне знімання металу та слабкий затиск спричиняють нерівномірне заточування, погіршують різання й скорочують ресурс ланцюга. Працюють у захисних окулярах, тримаючи руки поза зоною обертання круга.
