CDI-комутатор запалювання Suzuki Lets

CDI-комутатор запалювання для Suzuki Lets

Комутатор призначений для системи запалювання скутерів Suzuki Lets. Електронний модуль приймає імпульс, пов’язаний із положенням колінчастого вала, визначає момент спрацьовування запалювання та передає керувальний сигнал на котушку. Від його коректної роботи залежить своєчасне утворення іскри на свічці під час запуску й роботи двигуна. Деталь підходить для штатного ремонту, коли встановлений блок пошкоджений або за результатами діагностики перестав правильно керувати іскроутворенням.

Конструкція та призначення

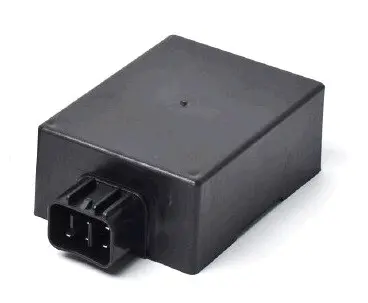

Електронна частина розміщена в компактному чорному корпусі прямокутної форми. Для підключення передбачена одна фігурна колодка з чотирма видимими контактами. Форма корпусу, розташування роз’єму, кількість контактів і напрямні колодки особливо важливі під час підбору: у сімействі Suzuki Lets є різні покоління та варіанти системи запалювання, тому самої назви моделі недостатньо для безпомилкового вибору.

CDI-комутатор працює разом із датчиком імпульсу, джерелом живлення системи запалювання, котушкою та свічкою. Він не замінює ці компоненти й не усуває несправності проводки. Якщо іскра відсутня, з’являється нестабільно або двигун раптово припиняє роботу, перед заміною блока перевіряють стан свічки та ковпачка, котушки запалювання, з’єднань, проводів і пов’язаних із запалюванням обмоток. Така послідовність допомагає відрізнити несправність комутатора від поганого контакту чи відмови іншої деталі.

Що перевірити під час вибору

• Модифікацію скутера. Уточніть покоління Suzuki Lets та позначення моделі за документами на техніку. Назви Lets, Lets II і наступних виконань не означають однакову схему контактів.
• Роз’єм. Зіставте кількість контактів, їх розташування, контур пластикової колодки, напрямні та бік фіксатора зі старим комутатором.
• Корпус. Порівняйте загальну форму й положення колодки, щоб деталь можна було розмістити на штатному місці без натягування проводки.
• Схему підключення. Однакова кількість контактів сама по собі не підтверджує збіг призначення виводів. У разі сумнівів орієнтуйтеся на електросхему конкретної модифікації скутера.

Не варто підбирати цей блок лише за маркою Suzuki або за зовні подібним корпусом. Комутатори для інших моделей можуть мати схожий роз’єм, але відрізнятися схемою виводів, способом живлення та алгоритмом керування запалюванням. Підключення несумісного блока може залишити двигун без іскри або спричинити неправильну роботу системи.

Установлення та перевірка після заміни

Монтаж виконують із вимкненим запалюванням. Перед зняттям старої деталі корисно зафіксувати орієнтацію колодки та прокладання проводів. Роз’єм від’єднують за його корпус, не тягнучи за проводи; контакти оглядають на забруднення, окиснення, послаблення та сліди перегрівання. Нову колодку суміщають без перекосу й надмірного натискання. Якщо роз’єм не входить вільно, потрібно повторно перевірити його форму та розташування напрямних.

Після підключення корпус установлюють у передбаченому виробником місці, не затискаючи джгут і не залишаючи проводи натягнутими. Потім перевіряють запуск холодного та прогрітого двигуна, стабільність холостого ходу й реакцію на підвищення обертів. Сам факт установлення нового комутатора не замінює повної діагностики: якщо несправність збереглася, послідовно перевіряють інші компоненти запалювання та якість контактів.

Цей CDI-комутатор обирають для ремонту Suzuki Lets за умови точного збігу роз’єму та схеми виводів зі штатною деталлю. Ретельне зіставлення до монтажу допомагає уникнути помилкового підключення та повертає системі запалювання передбачене керування моментом іскри.
