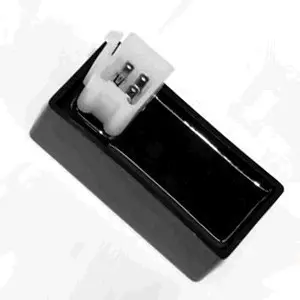

Комутатор запалювання JIANXING для Honda Dio AF18/AF27/AF28

Комутатор запалювання JIANXING для Honda Dio

Комутатор JIANXING призначений для системи запалювання японських скутерів Honda Dio AF18, AF27 та AF28. Електронний блок бере участь у формуванні керувального імпульсу запалювання, тому для правильної заміни його виконання має відповідати штатній електричній схемі та способу підключення конкретного скутера.

Цей варіант розрахований на ранні серії Honda Dio з п’ятиконтактним роз’ємом комутатора. Таке саме застосування зазначене для Honda Tact AF24 та AF30. Деталь підійде для відновлення штатної системи запалювання і заміни блока з аналогічною конфігурацією корпусу, роз’єму та підключення.

Під час вибору враховуйте не лише сімейство Honda Dio, а й точне позначення покоління. Різні версії скутера відрізняються схемою живлення та конфігурацією з’єднань. Комутатори для Honda Dio AF34 і AF35 можуть мати іншу конструкцію роз’ємів, тому не слід вважати їх взаємозамінними з виконанням для AF18, AF27 та AF28 без попереднього звіряння.

Коли варто перевірити комутатор

Комутатор перевіряють під час діагностики системи запалювання, якщо двигун не запускається, працює з перебоями або після ремонту потрібно відновити штатну проводку. Такі ознаки визначають напрямок перевірки, але самі по собі ще не доводять несправність саме електронного блока.

Перед замовленням огляньте роз’єми, проводи, контактні групи, котушку запалювання та інші пов’язані компоненти. Це допоможе спочатку виключити несправності проводки й з’єднань, а потім придбати деталь для вузла, який справді потребує заміни. Особливо ретельна перевірка потрібна для скутера, електрику якого вже ремонтували або змінювали.

Що звірити перед купівлею

• точну модель скутера: Honda Dio AF18, AF27, AF28 або Honda Tact AF24 чи AF30;
• відповідність установленої системи запалювання цьому типу комутатора;
• п’ятиконтактне виконання штатного роз’єму;
• форму корпусу та розташування роз’єму порівняно з демонтованим блоком;
• спосіб підключення і посадочне виконання;
• стан проводки та контактних з’єднань перед монтажем.

Збережіть старий комутатор до завершення перевірки. Порівняння кількості контактів, форми корпусу, положення роз’єму та способу підключення зменшує ризик вибрати блок для іншої модифікації скутера. Самої зовнішньої схожості недостатньо, адже вона не замінює перевірку електричної схеми та фактичної конфігурації проводки.

Встановлення та підключення

Установлюйте комутатор відповідно до штатної схеми скутера. Роз’єм має під’єднуватися без перероблення контактів, натягу проводів та надмірного зусилля, здатного пошкодити з’єднання. Якщо штекер не збігається за формою або кількістю контактів, підключати блок як взаємозамінний не слід.

Після монтажу акуратно прокладіть проводку, не залишаючи натягу біля роз’єму. Переконайтеся, що з’єднання вставлене повністю та зафіксоване штатним способом. Правильний підбір і охайне підключення дають змогу використовувати комутатор JIANXING для планового відновлення системи запалювання Honda Dio ранніх серій та Honda Tact зазначених модифікацій.
