Зворотний клапан для компресора PT-0014

Зворотний клапан для компресора PT-0014 пропускає стиснене повітря в одному напрямку та перекриває його рух назад. У системі з ресивером він відокремлює запас повітря в ємності від нагнітальної магістралі після зупинки компресора. Коли клапан щільно закривається, тиск у ресивері зберігається, а ділянку між головкою компресора та клапаном можна розвантажити, якщо це передбачено будовою обладнання.

Будова та призначення

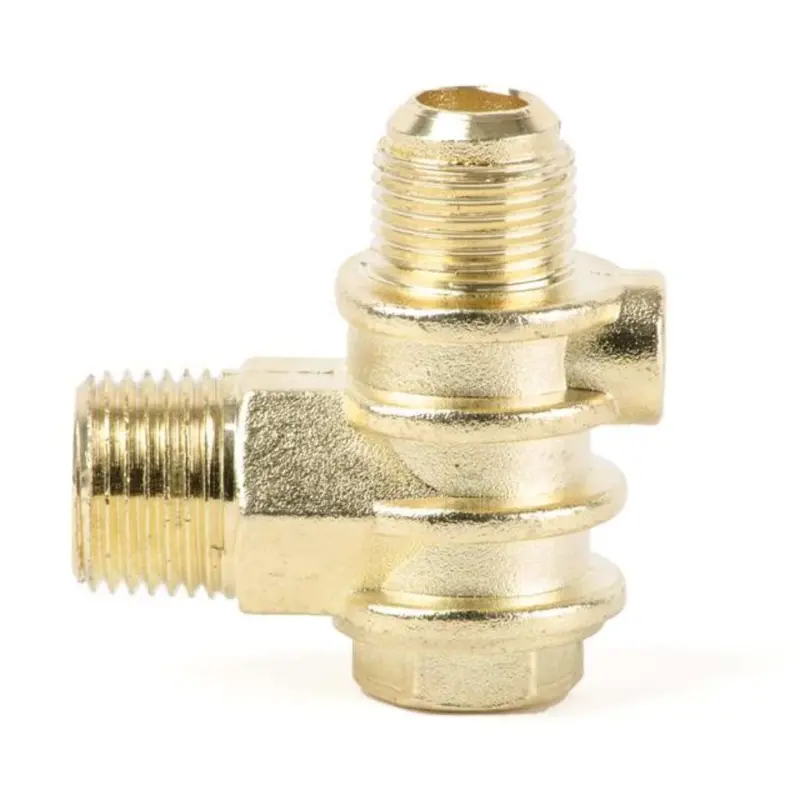

На корпусі розташовані два патрубки із зовнішньою різьбою, спрямовані під прямим кутом один до одного. Є грані для ключа та нижня шестигранна частина. Таке розташування приєднань потрібно враховувати під час заміни: трубка має підходити до клапана без натягу, а навколо корпусу потрібен простір для інструмента. Самої подібності корпусів недостатньо, щоб підтвердити відповідність різьб або визначити напрямок руху повітря.

Потік від компресора відкриває запірну частину, а зміна перепаду тиску змушує її перекрити зворотний прохід. Бруд на посадковій поверхні, зношення ущільнювальної частини чи заїдання механізму заважають щільному закриттю. Клапан також потребує заміни в разі пошкодження різьби або тріщини корпусу: справний внутрішній механізм не усуне витік через пошкоджене приєднання.

Ознаки несправності

Перевірити клапан варто, якщо після зупинки падає тиск у ресивері, повітря довго виходить через розвантажувальну лінію або компресору важко запуститися повторно. Причину потрібно встановити окремо, адже схожі прояви дають негерметичні з’єднання та несправності інших частин системи. Коротке скидання повітря під час зупинки може бути нормальною роботою розвантаження. Підставою для заміни є перевірена негерметичність самого клапана або його механічне пошкодження.

Як підібрати заміну

• Зіставте діаметр, крок і тип різьби кожного патрубка зі знятою деталлю.
• Перевірте розташування входу та виходу, напрямок потоку й форму ущільнювальних поверхонь.
• Врахуйте розміри корпусу, відстань до трубки та можливість працювати ключем.
• Звірте підключення розвантажувальної лінії, якщо вона є на компресорі.
• Перевірте відповідність допустимого тиску й температури вимогам обладнання за документацією.

Окремо з’ясуйте, як ущільнюється кожне з’єднання: по різьбі чи по спеціальній посадковій поверхні. Навіть різьба, що вкручується у відповідну частину, не забезпечить герметичності за невідповідного способу ущільнення. Спроба дотягнути несумісне з’єднання ключем може зірвати витки. Якщо для підключення доводиться відгинати трубку із зусиллям, потрібно повторно перевірити геометрію приєднань.

Встановлення та перевірка

Перед розбиранням компресор від’єднують від живлення, повністю скидають тиск із ресивера та чекають, поки охолоне нагнітальна трубка. Розташування підключень позначають, щоб правильно відновити їх під час складання. Трубку підтримують при відкручуванні, а після зняття клапана очищають посадкові місця. Поруч перевіряють гайки, різьби й ущільнення; пошкоджені ущільнення замінюють.

Клапан монтують відповідно до напрямку проходу повітря. З’єднання спочатку наживляють вручну, потім затягують за грані для ключа з урахуванням вимог обладнання. Ущільнювальний матеріал добирають до типу з’єднання та не допускають його потрапляння в повітряний канал. Після складання під час контрольного наповнення ресивера перевіряють з’єднання на витоки, а після зупинки — роботу розвантаження. Переплутаний напрямок може заблокувати наповнення ресивера; негерметичність спричинить втрату тиску та частіші запуски компресора.
