Перехідник із зовнішньою різьбою 1/4″ на шланг 12 мм

Перехідник із зовнішньою різьбою 1/4″ на шланг 12 мм з’єднує гнучкий шланг із різьбовим портом. Один кінець вкручують у відповідний отвір, на інший надягають шланг. Так можна підвести повітряну лінію до обладнання або замінити пошкоджений фітинг. Різьбове кріплення дає змогу розібрати з’єднання для подальшого обслуговування.

Будова та причини заміни

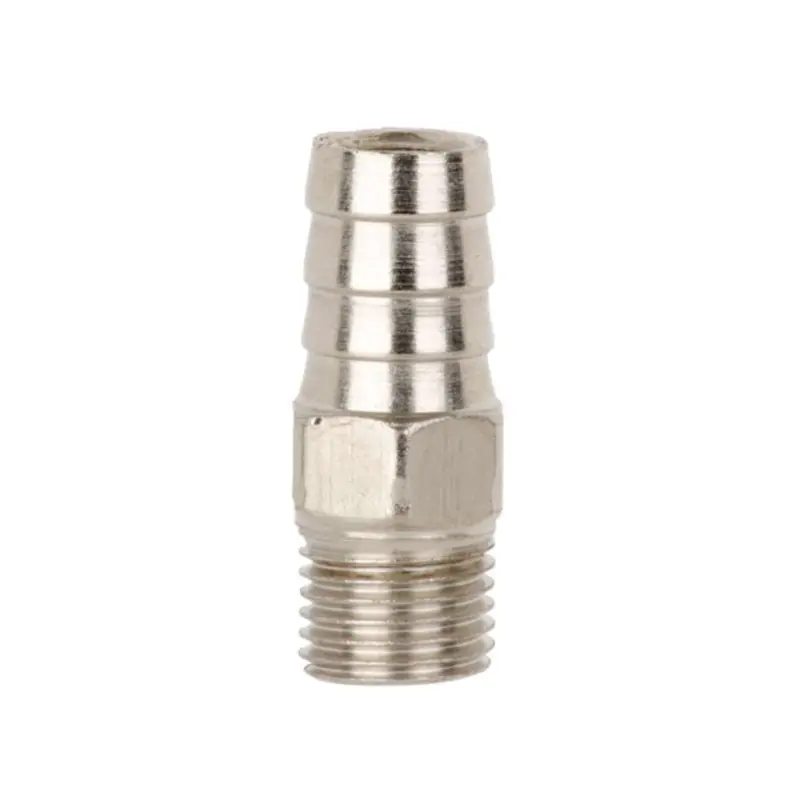

Штуцер і різьбова частина розташовані на одній осі. Між ними є шестигранник для захоплення ключем під час монтажу та демонтажу. Кільцеві виступи на штуцері допомагають утримувати шланг. Для закріплення шланга добирають хомут відповідного розміру, орієнтуючись на його зовнішній діаметр уже після насаджування на штуцер.

Заміна потрібна, якщо різьба зірвана, штуцер деформований, на корпусі є тріщини або грані вже не дають надійно втримати деталь ключем. Витік повітря біля перехідника — привід перевірити все з’єднання. Іноді повітря виходить через затверділий кінець шланга, послаблений хомут чи пошкоджене різьбове ущільнення. Розтягнутий або потрісканий шланг не забезпечить щільної посадки навіть на новій деталі, тому його стан оцінюють одночасно зі станом фітинга.

Як підібрати перехідник

Орієнтири для підбору — зовнішня різьба 1/4″ та приєднання під шланг 12 мм. Позначення різьби в дюймах вказує на номінальний розмір, а не на зовнішній діаметр 6,35 мм. Зіставте з портом профіль, крок і форму різьби. Близький діаметр сам собою не означає, що деталі підходять одна до одної: різні стандарти можуть мати відмінності, які заважають правильно зібрати та ущільнити з’єднання.

Порівняйте зі знятою деталлю довжину різьбової частини, форму штуцера та доступ до шестигранника. Перевірте внутрішній діаметр шланга й вимоги його виробника до посадки на штуцер. Надягнутий шланг має триматися щільно, без надмірного розтягування та поздовжніх надривів. Залиште місце для хомута й роботи ключем. Прямий перехідник потребує такого розташування шланга, за якого біля його краю не утворюється різкий перегин. Робочий тиск і допустиме середовище узгоджують із вимогами лінії та характеристиками її компонентів.

Монтаж без пошкодження деталей

Відключіть подачу повітря та повністю скиньте тиск перед розбиранням. Послабте хомут, зніміть шланг і викрутіть старий перехідник, тримаючи його ключем за шестигранник. Перевірте різьбу порту, приберіть бруд і залишки попереднього ущільнення. Стежте, щоб частинки не потрапили всередину. Спосіб ущільнення має відповідати типу різьбового з’єднання; зайвий матеріал не повинен звужувати прохід або потрапляти в повітряну лінію.

Спочатку вкрутіть перехідник від руки, переконавшись, що він заходить без перекосу. Якщо опір з’являється одразу, перевірте відповідність різьби, а не долайте його ключем. Остаточно підтягуйте за грані інструментом відповідного розміру. Не затискайте штуцер пасатижами, адже подряпини та задирки можуть пошкодити шланг. Насадіть шланг на посадкову частину та закріпіть хомутом без надмірного стискання стінки.

Після складання поступово подайте тиск і перевірте обидва місця приєднання на витоки. Невідповідна різьба може пошкодити порт, вільна посадка створює ризик зісковзування шланга, а перетягнутий хомут здатний надрізати його стінку. Якщо з’єднання пропускає повітря, знову скиньте тиск і знайдіть причину перед повторним затягуванням.
