Швидкорознімне з’єднання з внутрішньою різьбою 1/2″, латунь

Латунне швидкорознімне з’єднання з внутрішньою різьбою 1/2″ слугує для підключення рознімної ділянки пневмолінії. Різьбовий бік закріплюють на відповідному штуцері, а через швидкорознімний приєднують шланг або пневмоінструмент із сумісним штекером. Під час подальшого від’єднання різьбу не потрібно щоразу розкручувати. Це зручно там, де обладнання регулярно знімають або переставляють.

Будова та приєднання

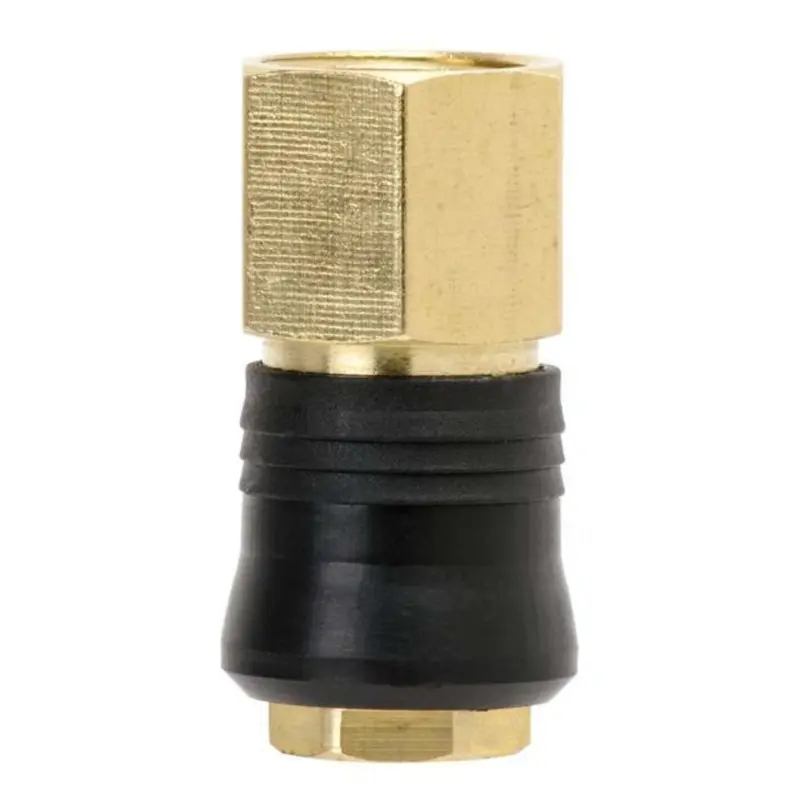

З’єднання має шестигранну ділянку під ключ і чорну зовнішню муфту з кільцевими виступами. За грані утримують різьбову частину під час монтажу, а виступи полегшують захоплення муфти рукою. Підбирати потрібно обидва стики окремо: різьбовий для постійного кріплення та швидкорознімний для штекера. Позначення 1/2″ стосується саме різьби й не визначає профіль або посадку швидкорознімної частини.

Як підібрати заміну

1/2″ — номінальний дюймовий розмір трубної різьби, а не діаметр отвору, який можна прямо перевести в міліметри та перевірити лінійкою. Зі штуцером слід звірити стандарт, крок і форму різьби, а також спосіб ущільнення стику. Початкові витки мають заходити без перекосу та надмірного зусилля. Якщо деталі заклинюють на початку нагвинчування, затягування ключем може пошкодити різьбу замість того, щоб забезпечити правильне з’єднання.

Для швидкорознімного боку порівняйте профіль штекера, форму його носика, положення фіксувальної канавки та глибину посадки зі старим з’єднанням. Після приєднання штекер має утримуватися надійно, а муфта — вільно повертатися в робоче положення. Допустимий тиск і робоче середовище обох компонентів повинні відповідати вимогам пневмолінії. Перевірте також місце монтажу: навколо шестигранника потрібен доступ для ключа, а біля муфти — простір для її переміщення та захоплення пальцями.

Ознаки зношення

З’єднання варто перевірити, якщо біля стику чути шипіння, штекер помітно хитається, муфта заїдає або фіксація стає ненадійною. Типові причини — бруд у посадковій зоні, зношення ущільнення чи фіксувальних деталей, пошкоджені витки та постійне бокове навантаження від натягнутого шланга. Огляньте поверхню відповідного штекера: подряпини, вм’ятини й вироблення можуть залишити витік і після заміни з’єднання. Пошкоджений штекер доцільно замінити разом із ним, щоб не переносити стару проблему на новий стик.

Монтаж і перевірка герметичності

Перекрийте подачу повітря та скиньте тиск у ділянці, яку розбираєте. Відкручуючи старе з’єднання, утримуйте суміжний фітинг від провертання. Видаліть залишки ущільнювача з різьби й огляньте витки. Спосіб ущільнення обирайте відповідно до будови різьбового стику, не допускаючи потрапляння частинок усередину каналу. Спочатку нагвинтіть деталь рукою, а потім затягніть ключем за шестигранник. Зовнішню муфту не використовуйте для передавання зусилля затягування.

Приєднайте сумісний штекер відповідно до порядку роботи роз’єму та перевірте утримання легким натягуванням. Поступово подайте повітря й перевірте стики засобом для виявлення витоків. Якщо з’являються бульбашки, шипіння або штекер тримається нестійко, знову скиньте тиск і перевірте з’єднання. Помилка у виборі різьби псує витки, а невідповідний профіль штекера може спричинити втрату повітря чи від’єднання шланга.
